Descripción

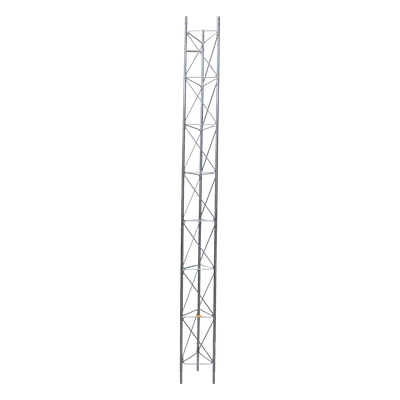

Tramo de torre arriostrada de 3 metros de longitud por 45 centímetros de ancho de cara, fabricado en acero A-36 con tubo industrial de 1 1/4′ calibre 14. Diseñado para soportar cargas de hasta 500 kg y resistencia al viento de 200 km/h mediante estructura semiflecha en configuración zig-zag con redondo de 3/8′. El acabado galvanizado por inmersión en caliente cumple con normas NMX-H-004-SCFI-2008, ASTM A-123 e ISO-1461, lo que lo hace apto para zonas húmedas y ambientes con corrosión moderada. Cada tramo se fabrica mediante maquinaria de control numérico para garantizar precisión dimensional, incluye tornillería para instalación y permite configuraciones modulares de hasta 60 metros de altura total (20 tramos).
Características Generales
- • Norma de calidad: ISO 9001:2015
- • Carga máxima: 500 kg
- • Altura máxima: 60 m (20 tramos modulares)
- • Resistencia al viento: 200 km/h
- • Material de estructura: Acero A-36
- • Protección anticorrosiva: Galvanizado por inmersión en caliente
- • Normas de galvanizado: NMX-H-004-SCFI-2008, ASTM A-123, ISO-1461
- • Fabricación: Maquinaria de control numérico (CNC)
- • Incluye tornillería para instalación
- • Recomendado para zonas húmedas o corrosión moderada
Desempeño Estructural
- Carga máxima: 500 kg
- Resistencia al viento: 200 km/h
- Altura máxima total: 60 m (20 tramos)
- Configuración: Modular por tramos
- Norma de calidad: ISO 9001:2015
Especificaciones Físicas y Eléctricas
- Longitud: 3 m
- Ancho de cara: 45 cm
- Peso: 27.5 kg
- Material: Tubo industrial 1 1/4′ (cal. 14)
- Semiflecha (zig-zag): Redondo 3/8′
- Niple: 12 cm
- Material de estructura: Acero A-36
- Protección: Galvanizado por inmersión en caliente
Contenido del Paquete
- 1 tramo de torre arriostrada de 3 m x 45 cm
- Tornillería para instalación incluida
