Descripción

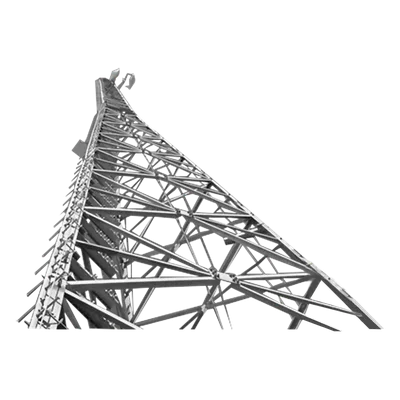

Torre autosoportada modular diseñada para aplicaciones de telecomunicaciones que requieren despliegue rápido y confiable. El sistema SUPER TITAN KD permite configuraciones flexibles adaptables a distintas alturas y capacidades de carga según necesidades operativas. Su construcción modular con secciones estandarizadas facilita el transporte, almacenamiento y ensamblaje en campo. El diseño cumple rigurosamente con los estándares ANSI-TIA-222 F y G, garantizando desempeño estructural verificado ante condiciones climáticas severas. La optimización del sistema de empaque reduce significativamente los costos logísticos asociados al flete.
Características Principales
- Arquitectura modular elevable hasta 190 pies (57.9 m)
- Certificación ANSI-TIA-222 F y G para infraestructura crítica
- Resistencia eólica certificada hasta 120 mph (193.1 km/h)
- Secciones de 10 pies (3.048 m) para múltiples configuraciones
- Empaque optimizado que minimiza costos de transporte
- Aplicaciones: emergencias, estaciones base y comunicaciones temporales
Especificaciones Técnicas
Configuración Estructural
Tipo: Autosoportada
Altura total: 30.48 m (100 pies)
Altura por sección: 10 pies (3.048 m)
Altura máxima modular: 190 pies (57.9 m)
Secciones incluidas: 3, 4, 5, 6, 7, 8, 9, 10HD, 11HD, 12HD
Estándares y Certificaciones
Norma principal: ANSI-TIA-222 F y G
Estándar de diseño: TIA/EIA-222
Clasificación: EIA Rev. Clase 1
Carga de hielo: 0.75′
Capacidades de Carga Eólica
90 mph (144.8 km/h): 28 ft² área de antenas
105 mph (168.9 km/h): 6 ft² área de antenas
120 mph (193.1 km/h): — ft² área de antenas
Áreas de antenas permisibles en pies cuadrados (ft²)
Información del Modelo
Marca: Trylon
Modelo: TRYST100H310
Serie: SUPER TITAN H-310
Variante: SUPER TITAN KD
