Descripción

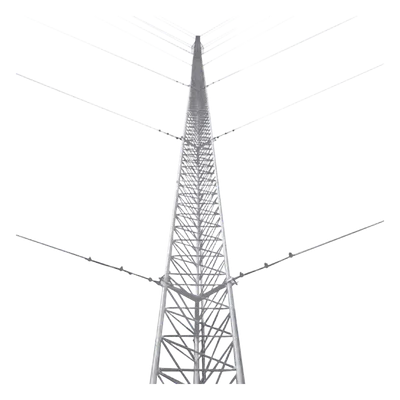

Torre arriostrada de piso diseñada para instalaciones de telecomunicaciones en entornos de alta exigencia climática. Estructura de 42 metros compuesta por 14 tramos modulares de 35 cm de ancho de cara, fabricada bajo normativa ISO 9001:2015 y galvanizada por electrolisis conforme a ASTM B-633. Soporta carga axial de 350 kg y resistencia al viento de 200 km/h, optimizada para despliegue en zonas desérticas o de baja humedad donde la corrosión atmosférica es reducida. El diseño tramo-tramo facilita logística de transporte y montaje en campo sin requerimiento de grúas de gran capacidad.
Características Generales
- • Normativa de calidad: ISO 9001:2015
- • Protección anticorrosiva: Galvanizado electrolítico ASTM B-633
- • Carga axial máxima: 350 kg
- • Resistencia al viento: 200 km/h
- • Altura total: 42 m (137.8 ft) en 14 tramos
- • Ancho de cara: 35 cm
- • Aplicación: Intemperie, zonas desérticas o baja humedad
- • Diseño: Modular para transporte e instalación
Desempeño Estructural
Altura total: 42 m (137.8 ft)
Tramos: 14 unidades
Carga axial máxima: 350 kg
Resistencia al viento: 200 km/h
Ancho de cara: 35 cm
Físicas y Eléctricas
Material: Acero galvanizado electrolítico
Normativa galvanizado: ASTM B-633
Normativa calidad: ISO 9001:2015
Aplicación ambiental: Zonas desérticas o baja humedad
Condición: Intemperie
Contenido del Paquete
14× STZ35 — Tramo de torre 35 cm ancho de cara
1× SCZ35P — Copete con opresor para pararrayo
1× SBZ35 — Base para torre 35 cm
1× SAB45 — Ancla para base 35/45
5× SJB35 — Brida de unión
Nota: No incluye retenida. Se requiere análisis estructural adicional para determinación de sistema de guy wires según condiciones locales de viento y terreno.
