Descripción

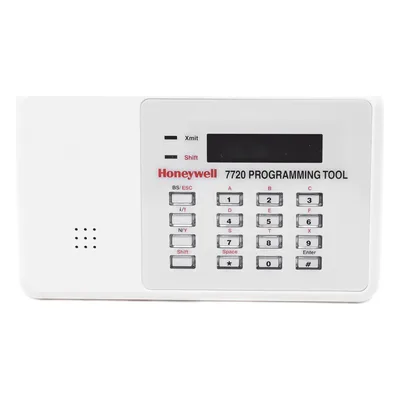

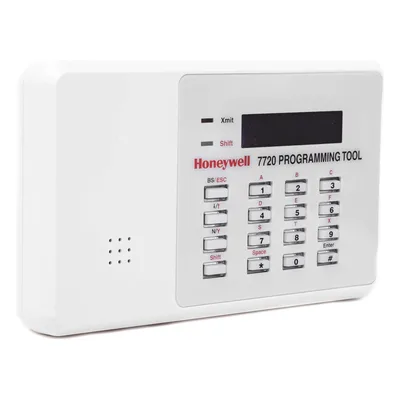

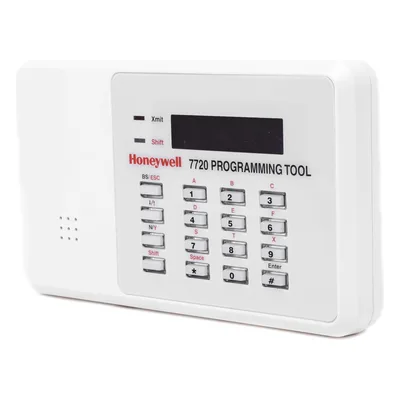

La terminal de programación serial es una herramienta técnica diseñada para la configuración, prueba y diagnóstico de radios transmisores de suscriptor de las series 7720 y 7920SE. Integra un teclado alfanumérico con teclas numéricas 0-9, letras A-C y función de desplazamiento shift para la entrada de comandos extendidos. Dispone de dos indicadores LED (XMIT y shift) que reportan el estado de transmisión del host y la activación de mayúsculas. La alimentación se realiza directamente desde el radio host a 12 VDC, eliminando la necesidad de una fuente de poder externa. La conexión física se establece mediante un cable telefónico estándar al jack de programación del dispositivo. Para operar con el modelo 7920SE se requiere el adaptador terminal 7720RS.
Características Generales
- Programación, prueba y diagnóstico de radios transmisores ADEMCO 7720 y 7920SE
- Teclado alfanumérico con teclas 0-9, A-C y función de desplazamiento shift
- LED XMIT: indica transmisión de mensajes del dispositivo host
- LED shift: indica activación de funciones de mayúsculas

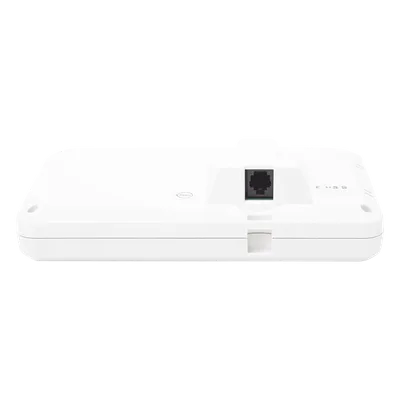

- Conexión mediante cable telefónico al jack de programación del radio
- Requiere adaptador terminal 7720RS para conexión con radio 7920SE
Especificaciones Eléctricas y Físicas
- Voltaje de alimentación: 12 VDC desde radio host
- Consumo en espera: 105 mA
- Fuente de poder externa: no requerida
Contenido del Paquete

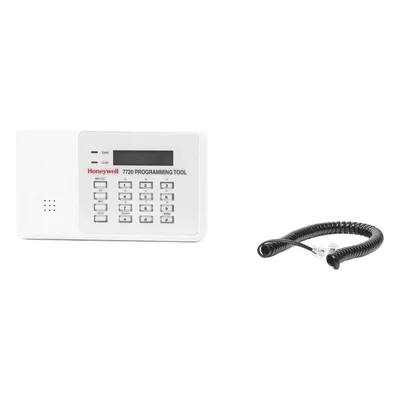

- Terminal de programación serial 7720P
