Descripción

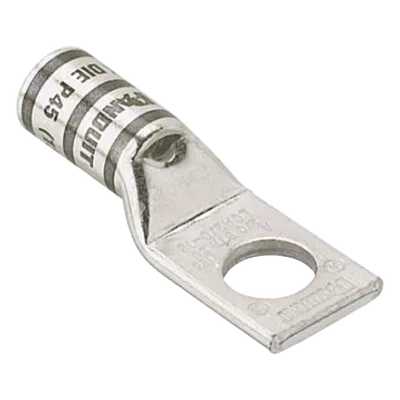

Terminal de compresión fabricado en cobre de alta conductividad con revestimiento estañado electrostático que proporciona máxima resistencia a la corrosión en ambientes industriales exigentes. Diseñado para cables de cobre trenzado clase B (compacto, comprimido o concéntrico) y clase C (concéntrico) en calibre 4/0 AWG, incorpora una mirilla integrada que permite verificar visualmente la inserción correcta del conductor antes del proceso de crimpado. Su construcción con barril de tubo de cobre sin costura garantiza conductividad eléctrica óptima y confiabilidad mecánica superior en aplicaciones de media tensión hasta 35 kV.
Características Principales
- Mirilla integrada para verificación visual de conexión segura
- Barril de cobre sin costura de alta conductividad eléctrica
- Revestimiento estañado electrostático anticorrosión
- Diseño compacto optimizado para espacios de instalación reducidos
- Código de color púrpura en barril para identificación rápida de calibre
- Certificación UL Listed y CSA para operación hasta 35 kV y 90°C
Especificaciones Técnicas
Material
Cobre de alta conductividad
Material de Barril
Tubo de cobre sin costura
Revestimiento
Estañado electrostático
Tamaño de Cable
4/0 AWG
Tipo de Cable
Cobre trenzado; Clase B: compacto, comprimido o concéntrico; Clase C: concéntrico
Longitud de Pelado
1-1/4′ (31.75 mm)
Tamaño de Orificio
3/8′ (9.53 mm)
Tamaño de Tornillo
1/4′ (6.35 mm)
Temperatura de Operación
90°C
Código de Color
Púrpura en el barril
Diámetro Exterior
0.43′ (10.92 mm)
Peso
1.06 ± 0.04 oz (30.05 ± 1.13 g)
Certificaciones
UL Listed, CSA — 35 kV, 90°C
