Descripción

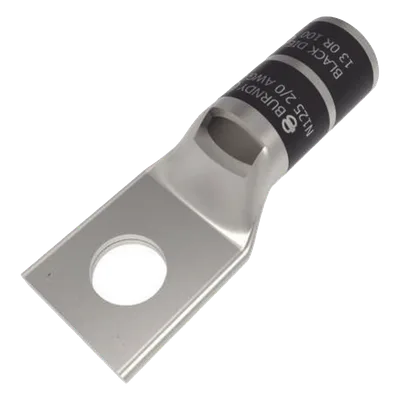

Terminal de compresión tipo zapata con barril corto diseñado para aplicaciones en sistemas eléctricos de media tensión. Fabricado en cobre electrolítico con revestimiento de estaño que proporciona protección contra la corrosión y extiende la vida útil en condiciones ambientales exigentes. La configuración de barril corto optimiza el espacio de instalación mientras mantiene la integridad mecánica y eléctrica de la conexión. Compatible con conductores de 2/0 AWG y tornillos de 1/2 in, con capacidad de operación hasta 35 kV. El diseño de lengua recta con un solo orificio estándar facilita la alineación y fijación precisa en equipos de distribución, transformadores y gabinetes de control.
Características Generales
- • Material: Cobre electrolítico estañado
- • Tipo de conector: Barril corto
- • Tamaño de conductor: 2/0 AWG
- • Tamaño del tornillo: 0.52 in (13.5 mm) — Fracción 1/2 in (0.5 in)
- • Rango de voltaje: 35 kV
- • Longitud total: 62 mm (2.44 in)
- • Ángulo de la lengua: Recto
- • Número de orificios: 1 (tipo estándar)
- • Color: Negro
- • Cumplimiento RoHS EU: Sí
Desempeño Eléctrico
Rango de voltaje: 35 kV
Tipo de conductor: Cobre
Tamaño de conductor: 2/0 AWG
Dimensiones y Mecánica
Longitud total: 62 mm (2.44 in)
Longitud B: 0.94 in
Ancho de almohadilla: 0.83 in
Longitud de la tira: 1 in
Ángulo de la lengua: Recto
Tamaño del orificio: 0.52 in (13.2 mm)
Número de orificios: 1 (tipo estándar)
Tamaño del tornillo: 0.52 in (13.5 mm)
Fracción del tornillo: 1/2 in (0.5 in)
Material y Acabado
Material base: Cobre electrolítico
Revestimiento: Estaño
Color: Negro
Cumplimiento RoHS EU: Sí
