Descripción

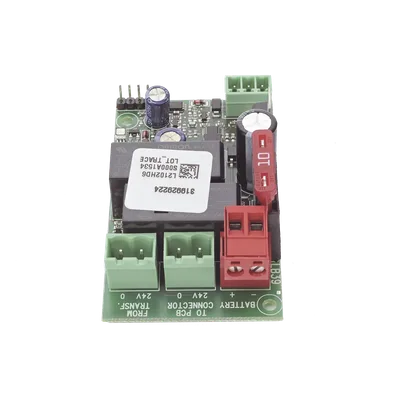

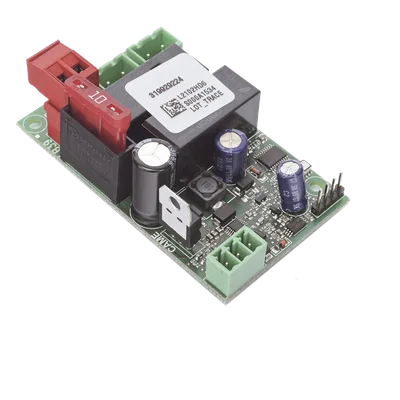

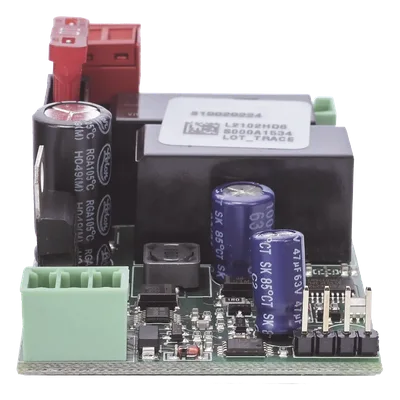

Tarjeta electrónica de respaldo diseñada para integrarse con barreras vehiculares GARD4 y G3750 mediante la tarjeta de control ZL39. Gestiona el cargado y conmutación automática de tres baterías recargables de 12 V 7 Ah, garantizando la operatividad del sistema de acceso vehicular durante interrupciones del suministro eléctrico principal. Incorpora circuito de carga con corriente máxima de 400 mA, protección por fusible de 10 A, e indicadores LED de estado que permiten identificar rápidamente el modo de funcionamiento. Construida para operar en condiciones ambientales de -20°C a +55°C sin requerir climatización adicional.
Características Generales
- Requiere 3 baterías de 12 VCC – 7 Ah
- Compatible con baterías PL712 estándar
- Compatibilidad con tarjeta ZL39 especializada
- Diseño de alta eficiencia energética
- Sistema optimizado para durabilidad del equipo
- Rango de operación -20°C a +55°C
Especificaciones Eléctricas
- Alimentación: 24 V DC
- Consumo: 30 mA
- Corriente de carga (máx.): 400 mA
- Fusible: 10 A
Especificaciones de Batería
- Tipo: Recargable
- Voltaje: 12 V
- Amperaje: 7 Ah
- Cantidad: 3 unidades
Funcionamiento e Indicadores
- Rango de temperatura: -20°C a +55°C
- Conexión: 2 x 1.5 mm²
- LED verde fijo: tensión de línea presente, en carga
- LED verde intermitente: tensión de línea presente, no en carga
- LED azul fijo: funcionamiento con batería
- LED azul intermitente: función de respaldo activa
