Descripción

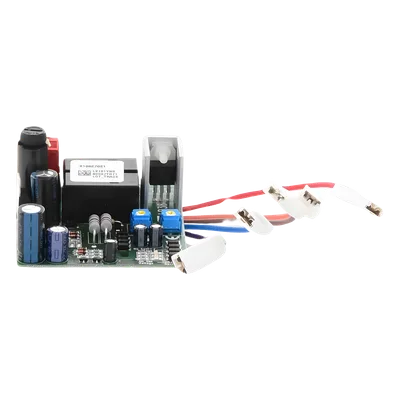

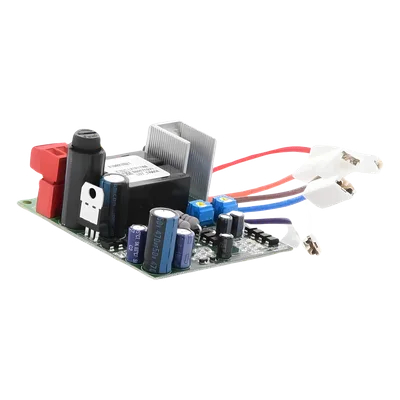

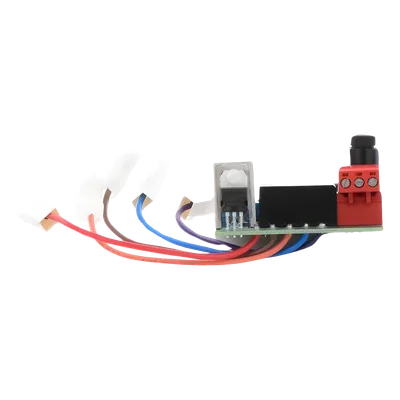

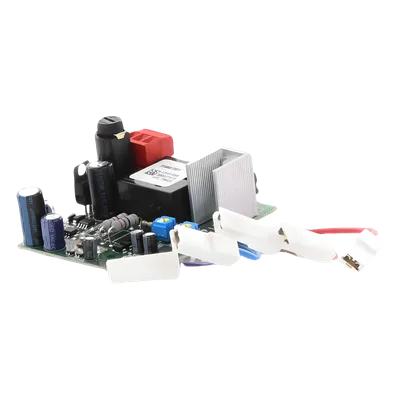

Tarjeta de respaldo energético diseñada para integrarse con la tarjeta de control ZL38 en barreras de acceso vehicular GARD4 y G3750. Permite la conexión de tres baterías de 12 VCC – 7 Ah, distribuyendo la carga entre dos baterías para accesorios y una dedicada al motor. Incluye sistema de indicación LED tricolor para monitoreo visual del estado operativo, tensión de línea y nivel de carga de baterías. Construida para operación continua en condiciones industriales adversas con cableado certificado FROR según normativa CEI 20-22 y CEI EN 50267-2-1.
Características Generales
- • Requiere 3 baterías de 12 VCC – 7 Ah
- • Compatible con batería PL712 estándar industrial
- • Integración total con tarjeta ZL38 existente
- • Sistemas críticos con soporte energético continuo
- • Redundancia garantizada en entornos industriales exigentes
- • Indicadores LED para estado de carga/batería
Desempeño
- Tensión de carga: 24 V – 27 V
- Corriente de carga: 100 mA máx.
- Consumo en reposo: 180 mA
- Temperatura de funcionamiento: -20°C ÷ 55°C
Físicas / Eléctricas
- Tipo de cable: FROR CEI 20-22 CEI EN 50267-2-1 3×1,5 mm²
- LED amarillo: funcionamiento con baterías
- LED rojo: baterías descargadas
- LED verde: tensión de línea presente
Conexión de Baterías
- Requiere 3 baterías de 12 V – 6 Ah
- 2 baterías para accesorios
- 1 batería para el motor
