Descripción

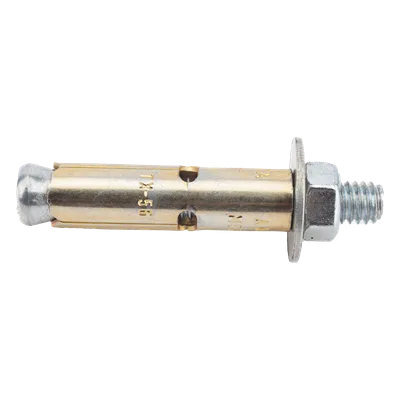

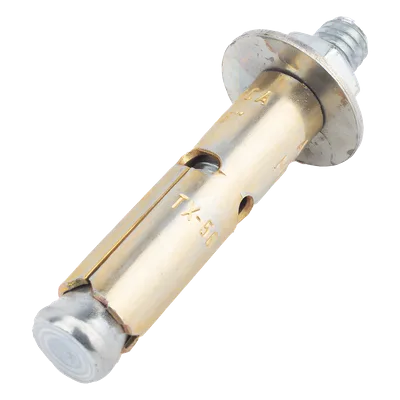

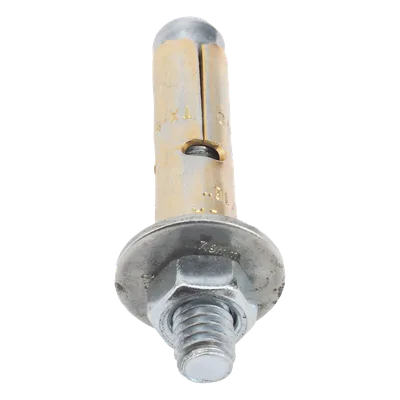

Taquete de expansión con diseño tradicional de camisa corta y cuerda expuesta, fabricado para aplicaciones de fijación estructural en concreto. La cuerda de 8 mm expuesta facilita el montaje horizontal en muros y columnas, mientras que la camisa de grueso calibre proporciona resistencia mecánica superior. Soporta cargas a tensión de 510 kg y cargas cortantes de 425 kg, calculadas al 25% de la carga promedio de falla en fijadores correctamente instalados en concreto con resistencia a la compresión mínima de 268 kg/cm² bajo cargas estáticas coaxiales o a 90°. Cumple con la normativa USA-GSA FF-S-325 Grupo II Clase 3 para aplicaciones que requieren certificación de calidad.
Características Generales
- Diámetro de cuerda5/16′ (8 mm)
- Broca recomendada7/16′ (11 mm)
- Largo total2 1/2′ (63 mm)
- Carga a tensión510 kg
- Carga cortante425 kg
- NormaUSA-GSA FF-S-325 Grupo II Clase 3
- DiseñoCamisa corta con cuerda expuesta
Desempeño Mecánico
- Carga a tensión: 510 kg
- Carga cortante: 425 kg
- Factor de seguridad aplicado: 25% de carga de falla
- Condición de concreto mínima: 268 kg/cm² resistencia a compresión
Especificaciones Físicas
- Diámetro de cuerda: 5/16′ (8 mm)
- Broca recomendada: 7/16′ (11 mm)
- Largo total: 2 1/2′ (63 mm)
- Configuración: Camisa corta, cuerda expuesta
Normativa y Diseño
- Norma aplicable: USA-GSA FF-S-325
- Clasificación: Grupo II / Clase 3
- Tipo de diseño: Tradicional con camisa corta
- Ventaja constructiva: Montaje horizontal facilitado
Consideraciones de Instalación
Las cargas especificadas corresponden al 25% de la carga promedio a la que comienzan a fallar fijadores perfectamente instalados, en concreto de resistencia a la compresión de 268 kg/cm² como mínimo, cuando son sometidos a cargas estáticas coaxiales o a 90°. Las vibraciones, impactos, efectos multiplicadores de brazos de palanca y distancias reducidas entre fijadores pueden reducir significativamente la capacidad de carga real. Se recomienda verificar las condiciones específicas de cada aplicación estructural.
