Descripción

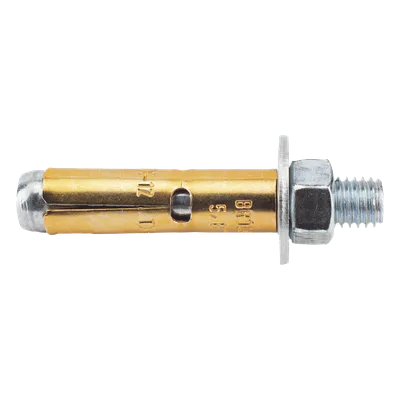

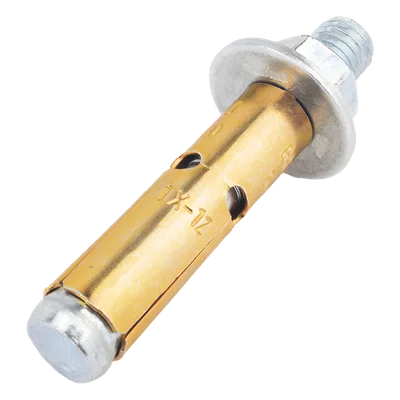

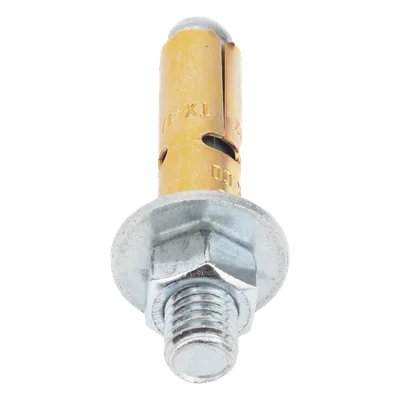

Taquete de expansión con cuerda de 13 mm (1/2′) y largo total de 89 mm (3 1/2′) diseñado para anclajes estructurales en concreto. Fabricado con camisa corta de grueso calibre y cuerdas expuestas que garantizan expansión uniforme y sujeción óptima. Soporta cargas de tensión hasta 760 kg y cargas cortantes hasta 848 kg en concreto con resistencia a la compresión mínima de 268 kg/cm². Requiere broca de 16 mm (5/8′) para instalación precisa. Cumple con la norma GSA FF-S-325 Grupo II Clase 3. Las cargas indicadas corresponden al 25% de la carga promedio de falla en condiciones ideales; factores como vibraciones, impactos, brazos de palanca y distancias reducidas al borde del concreto deben considerarse para determinar la carga segura en cada aplicación específica.
Desempeño Mecánico
- Carga tensión: 760 kg
- Carga cortante: 848 kg
- Concreto mínimo: 268 kg/cm²
- Factor de seguridad: 25% de carga de falla
- Norma: GSA FF-S-325 Grupo II Clase 3
Especificaciones Físicas
- Diámetro cuerda: 1/2′ (13 mm)
- Largo total: 3 1/2′ (89 mm)
- Broca recomendada: 5/8′ (16 mm)
- Diseño: camisa corta, cuerdas expuestas
Consideraciones de Instalación
- Cargas estáticas coaxiales o a 90°
- Reducir carga segura con vibraciones e impactos
- Considerar efecto multiplicador de palancas
- Verificar distancias al borde del concreto
