Descripción

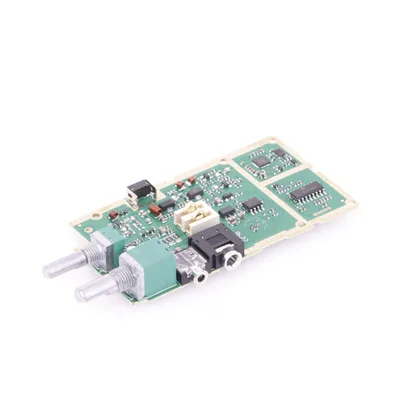

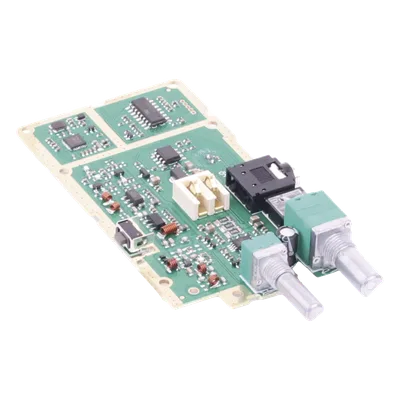

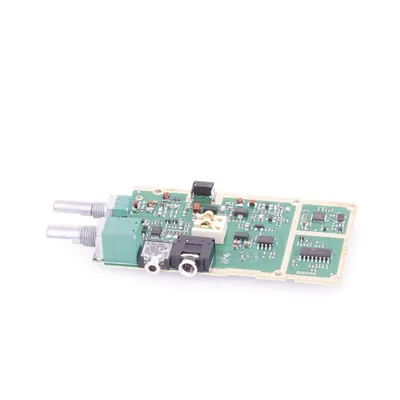

Tablilla de reparación diseñada específicamente para radios TX-600, modelo TX600BOARD. Integra componentes electrónicos esenciales para la restauración funcional del equipo, incluyendo microcontrolador H87F5104, amplificador de audio UTC2822D y transistor RF 2SK3078. Su arquitectura de 8 capas numeradas facilita la identificación y montaje de componentes en posición estándar 1L. Incorpora potenciómetros para control de volumen y selector de canales, con conectores phonejack stereo de 3.5mm y 2.5mm para interfaz de audio.
Características Principales
- Diseño de 8 capas con numeración 1-8 para organización de montaje
- Componentes montados en posición 1L estándar
- Circuito de audio UTC2822D (U6) integrado
- Control de volumen y selección de canales mediante potenciómetros
- Conectores J1 phonejack stereo 3.5mm y J2 phonejack stereo 2.5mm
- Componentes de filtrado RF L9 18nH/ch y L10 12nH/ch
Especificaciones Técnicas
Dimensiones
A3
Tensión de Operación
7.4V (BT1)
Frecuencia de Operación
1 MHz
Microcontrolador
U4 H87F5104 (4818)
Amplificador de Audio
UTC2822D (U6)
Transistor RF
Q3 2SK3078
Regulador de Voltaje
HTL7G06S006P
Diodos
D6, D7 CL-LED, DTC114EE
Potenciómetros
R33 1M, R34 220K, R35 68K
Filtrado RF
L9 18nH/ch, L10 12nH/ch
Conector J1
Phonejack stereo 3.5mm
Conector J2
Phonejack stereo 2.5mm
