Descripción

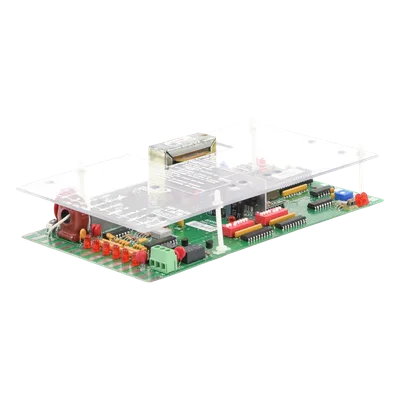

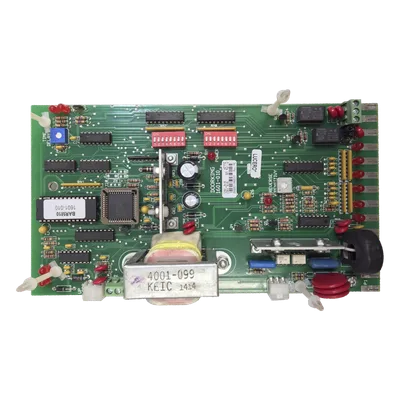

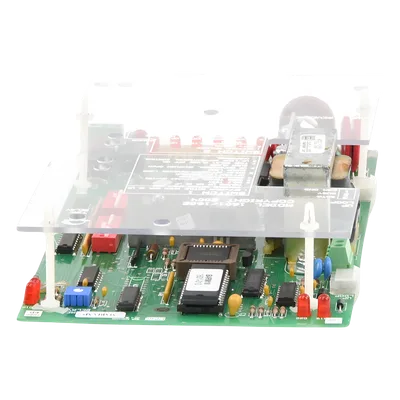

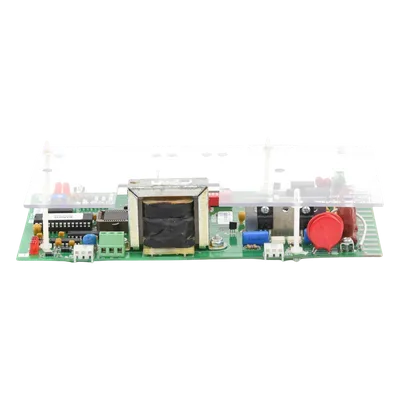

Tablilla de control de refacción diseñada para barreras vehiculares de la serie 1600. Opera a 115 VAC con conexión de alta tensión y requiere instalación con tierra física. Integra configuración completa mediante interruptores DIP que permiten adaptar el comportamiento del sistema a las condiciones específicas de cada punto de acceso, incluyendo selección de modelo, temporización de cierre automático, activación de bucles de detección y control de relés de salida. La placa incorpora terminales dedicados para sensores de contacto y no contacto, facilitando la integración con sistemas de detección vehicular existentes. Fabricada en material resistente a intemperie para garantizar operación continua en condiciones ambientales variables. El montaje requiere pad de concreto con curado mínimo de 48 horas para asegurar estabilidad estructural y vibraciones reducidas durante el ciclo de operación.
Características Generales
- • Compatibilidad: Barreras Doorking modelos 1601, 1602, 1603
- • Aplicación: Control de acceso vehicular
- • Material: Resistente a intemperie, alta durabilidad
- • Instalación: Montaje en pad de concreto (48h curado)
- • Voltaje de operación: 115 VAC
- • Conexión eléctrica: Alta tensión, requiere conexión a tierra
- • Configuración: Interruptores DIP precisos y versátiles
- • Sensores: Conexión para sensores de contacto y no contacto
- • Temporizador automático: Ajustable de 1 a 59 segundos
- • Función de reversa: Retardo de 0.5 segundos
Configuración DIP
- SW1-1: Selección de modelo — OFF para 1601, ON para 1602
- SW1-7: Temporizador automático (1-59 segundos)
- SW2-4: Funcionamiento de bucle de bajada
- SW1-5: Activación de relé (down loop o up loop)
Especificaciones Eléctricas y Físicas
- Voltaje: 115 VAC
- Conexión: Alta tensión, requiere conexión a tierra
- Material: Resistente a intemperie
- Montaje: Pad de concreto (48h curado)
- Aplicación: Control de acceso vehicular
Contenido del Paquete
- • Tablilla de control modelo 1601010
- • Terminales para sensores de contacto y no contacto
- • Instrucciones de configuración DIP
