Características Principales
- Switch de escritorio no administrable de 4 puertos 10/100 Mbps PoE
- 1 Puerto UPLINK 10/100 Mbps RJ45
- Gestión inteligente de energía PoE (Intelligent PoE Management)
- Modo Extendido hasta 300 metros en puertos 1 a 4
- Aislamiento de puertos para mejorar la seguridad de red
- Capacidad de conmutación: 1 Gbps
- Tasa de reenvío de paquetes: 0.744 MPPS
- Tabla MAC de 2 K con caché interna de 768 Kbits
Características Físicas y Eléctricas
- Presupuesto PoE total: 35 W
- Potencia máxima por puerto PoE: 30 W
- 4 puertos PoE IEEE 802.3af/at (End-span: 1/2(-), 3/6(+))
- Alimentación: 54 V DC, 0.92 A (incluye fuente de alimentación)
- Consumo máximo: 50 W / en reposo menor a 3 W
- Dimensiones: 121.1 mm × 83.1 mm × 27.6 mm
- Peso neto: 0.2 kg
- Carcasa metálica con diseño sin ventilador
- Temperatura de operación: 0 °C a 40 °C
- Protección contra sobretensiones: 6 kV
- Instalación: escritorio o pared
Panel e Indicadores
- PWR: indica que el switch está alimentado correctamente
- PoE-MAX: avisa cuando la salida PoE alcanza o está por alcanzar el límite
- LINK/ACT y PoE: estado de conexión, transmisión de datos y alimentación por puerto
- DIP switch EXTEND: activa o desactiva la transmisión de largo alcance en los puertos 1 a 4
- Terminal de tierra: protege el switch contra descargas atmosféricas
Consideraciones
- Nota: Las distancias del modo extendido pueden variar según las condiciones de instalación y los dispositivos utilizados, es necesario usar cable UTP CAT 6 100% COBRE
- El modo extendido solo soporta equipos que trabajen con el estándar PoE (IEEE 802.3af/at)
- El switch suministra PoE estandarizado (PoE Activo), no puede alimentar equipos que manejen PoE Pasivo
- Con el DIP switch EXTEND en ON los puertos 1 a 4 transmiten hasta 300 m a 10 Mbps; en OFF hasta 100 m a 100 Mbps
- NO montable en rack

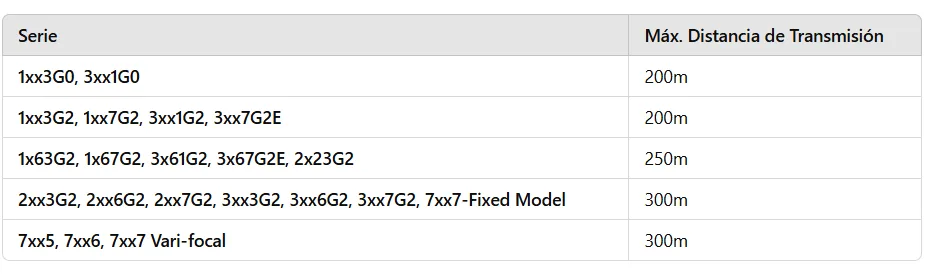

Distancias Modo Extendido

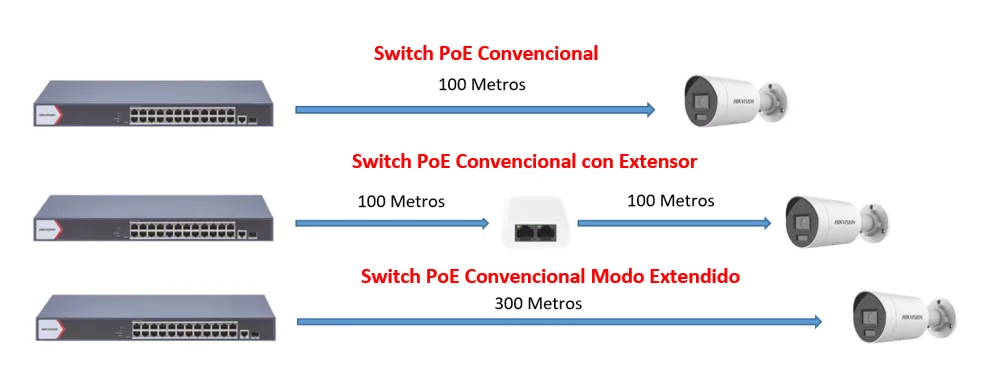

Funcionamiento PoE Extended
Los Switches PoE de Hikvision permiten al momento de utilizar un extensor PoE Hikvision modelo DS-3E0103DP-E/R o DS-3E0503DP-E/R alcanzar distancias de hasta 200 metros
