Descripción

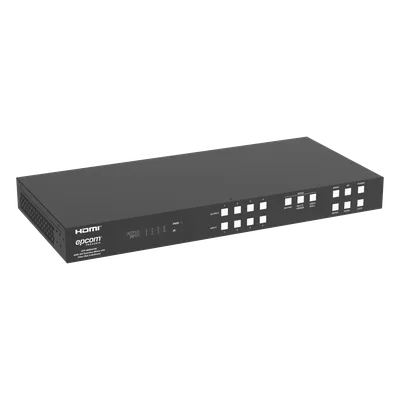

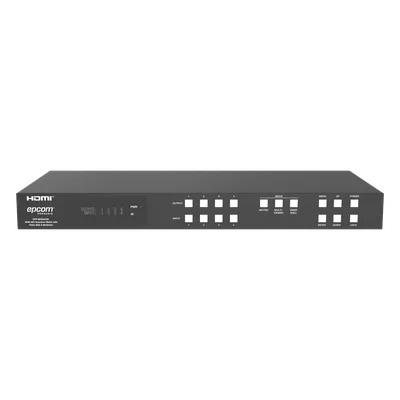

El switch matrix HDMI 4×4 es un dispositivo profesional de conmutación y distribución de señal diseñado para entornos AV exigentes como salas de conferencias, centros de control, home theater y aplicaciones de broadcasting. Opera con ancho de banda de 18 Gbps (594 MHz) para garantizar transmisión sin degradación de señal en resoluciones 4K2K@60Hz con profundidad de color de 8, 10 o 12 bits. Su arquitectura de matriz permite conmutación seamless entre cuatro fuentes HDMI hacia cuatro displays independientes, con extracción de audio óptico S/PDIF por cada salida y conectores Phoenix para integración de audio analógico profesional. El equipo incluye control mediante TCP/IP, RS-232 e infrarrojo extensible, facilitando su incorporación en sistemas de automatización centralizada.
Características Generales
- Matriz HDMI 4×4 con conmutación sin interrupciones
- Ancho de banda 18 Gbps (594 MHz) para máxima calidad de señal
- Resoluciones soportadas: 480i a 4K2K@60Hz (4:4:4)
- Profundidad de color: 8-bit, 10-bit, 12-bit
- Soporte HDCP 2.2 para contenido protegido
- Audio: LPCM, Dolby Digital, Dolby True HD, DTS-HD Master Audio
- 4 salidas de audio óptico S/PDIF independientes
- Conectores Phoenix para audio analógico profesional
- Control: TCP/IP, RS-232 e IR extensible
- Chasis metálico para instalación en rack o superficie
Desempeño de Video y Audio
| Matriz | 4 entradas × 4 salidas HDMI |
| Ancho de banda | 18 Gbps (594 MHz) |
| Resolución máxima | 4K2K@60Hz (4:4:4) |
| Profundidad de color | 8-bit / 10-bit / 12-bit |
| HDCP | 2.2 |
| Formatos de audio | LPCM, Dolby Digital, Dolby True HD, DTS-HD Master Audio |
| Salidas de audio | 4× S/PDIF óptico + conectores Phoenix analógico |

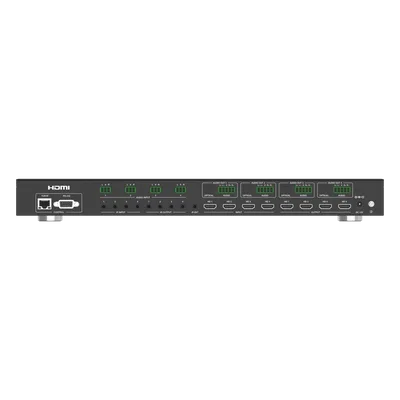

Control e Interfaces
| Control de red | TCP/IP |
| Control serial | RS-232 |
| Control IR | Extensible |
| Conectores de audio | Phoenix (balanceado) |
Físico y Eléctrico
| Material del chasis | Metal |
| Tipo de instalación | Rack o superficie |
Contenido del Paquete
- Switch Matrix HDMI 4×4
- Fuente de alimentación
- Control remoto IR
- Manual de usuario
