Descripción
Supresor de transientes clase C diseñado para la protección de tableros principales con cargas críticas. Opera a 277/480 Vca en configuración trifásica de 5 hilos con capacidad de descarga de 200 kA. Incorpora tecnología híbrida con varistores de distintas capacidades según las necesidades de protección, cada uno con fusible térmico de alta precisión que abre el circuito ante sobrecorriente para evitar desprendimiento de llama y cortocircuito del varistor. El gabinete NEMA 4 garantiza resistencia a intemperie y corrosión. Los módulos de protección son intercambiables, facilitando el reemplazo, reparación y escalabilidad del sistema. Indicadores LED integrados permiten el monitoreo visual del estado operativo del dispositivo.
Características Generales
- • Supresor clase C para protección de tableros principales
- • Voltaje de operación: 277/480 Vca, 3 fases, 5 hilos
- • Capacidad de descarga: 200 kA para alta protección
- • Modos de protección: L-N, L-G, N-G, L-L (opcional)

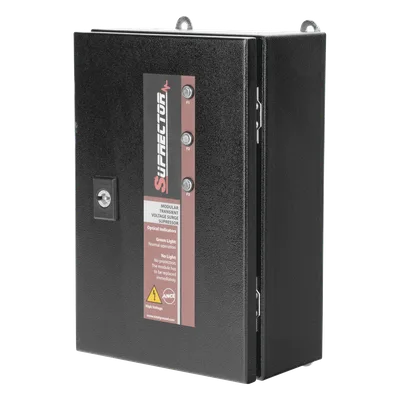

- • Gabinete NEMA 4 resistente a intemperie y corrosión

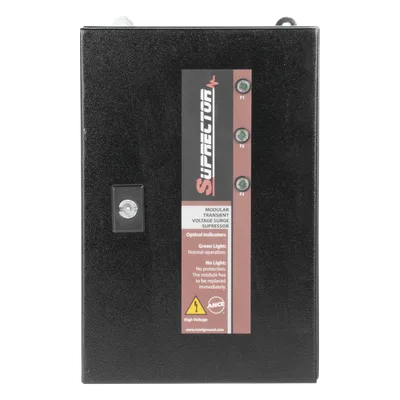

- • Indicadores LED: verde (protegido), rojo (desprotegido), apagado (reemplazar módulo)
- • Tecnología híbrida con varistores de distintas capacidades
- • Fusible térmico de alta precisión integrado en varistores

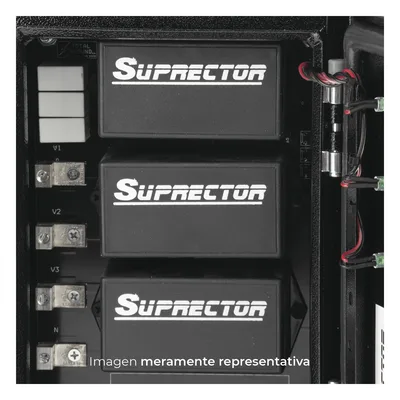

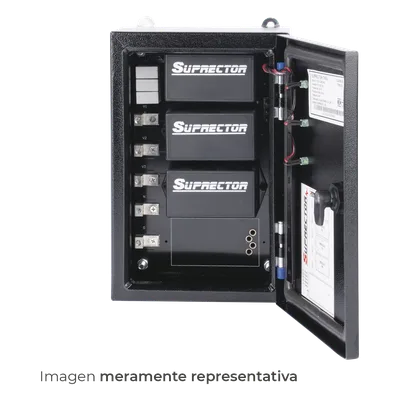

- • Protección modular para fácil reemplazo, reparación y crecimiento
Desempeño Eléctrico
Clase de protección: Clase C
Voltaje de operación: 277/480 Vca
Configuración: 3 fases, 5 hilos
Capacidad de descarga: 200 kA
Modos de protección: L-N, L-G, N-G, L-L (opcional)
Tecnología: Híbrida con varistores graduados
Físicas y Protección

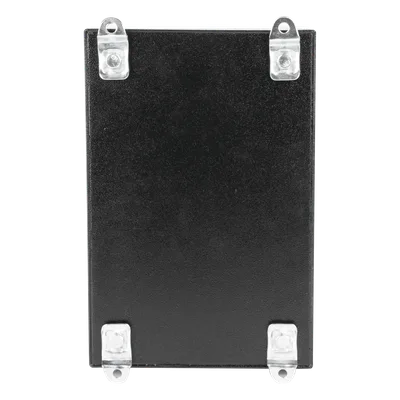

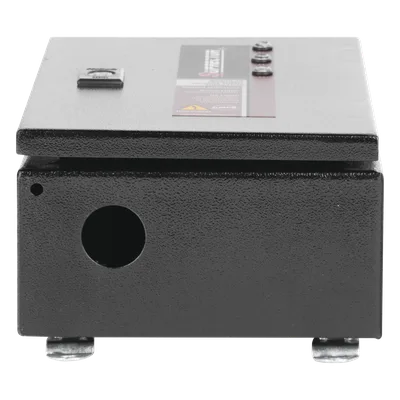

Gabinete: NEMA 4
Resistencia: Intemperie y corrosión
Protección del varistor: Fusible térmico de alta precisión
Seguridad ante sobrecorriente: Apertura de circuito sin desprendimiento de llama
Diseño: Modular para reemplazo y escalabilidad
Monitoreo y Estado
Indicador LED verde: Estado protegido
Indicador LED rojo: Estado desprotegido
LED apagado: Requerido reemplazo de módulo
