Descripción

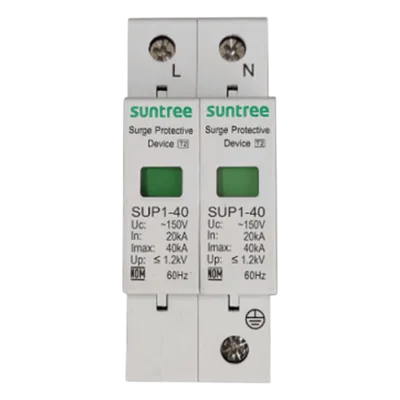

Supresor de picos transitorios diseñado para sistemas fotovoltaicos operando en corriente alterna a 230 Vca. Proporciona protección contra sobretensiones con tiempo de respuesta inferior a 20 nanosegundos, minimizando el riesgo de daño en equipos sensibles. Clasificación Clase II con carcasa de material autoextinguible V0, garantizando seguridad en instalaciones eléctricas. Construido para operar en condiciones ambientales severas con rango térmico de -40°C a +80°C. Montaje estandarizado en riel DIN de 35 mm facilita su instalación en tableros de distribución y gabinetes de control.
Características Generales
- • Modelo: SUP1H-40
- • Polos: 2P
- • Tensión nominal de operación Un (V): 230
- • Tiempo de respuesta (ns): <20
- • Clasificación de prueba: Clase II
- • Grado de protección: IP20
- • Temperatura ambiente del aire (°C): -40°C ~ +80°C
- • Material de la carcasa aislante: PBT/PA66
- • Nivel de resistencia a la llama: V0
- • Montaje: Riel DIN de 35 mm
- • Capacidad del terminal línea de fase / línea neutro: 4~16 mm²
- • Capacidad del terminal cable tierra: 4~16 mm²
Desempeño Eléctrico
- Tensión nominal: 230 Vca
- Tiempo de respuesta: <20 ns
- Clasificación de prueba: Clase II
Físicas y Ambientales
- Grado de protección: IP20
- Temperatura: -40°C ~ +80°C
- Carcasa: PBT/PA66
- Resistencia a la llama: V0
- Montaje: Riel DIN 35 mm
Conexiones
- Fase/Neutro: 4~16 mm²
- Tierra: 4~16 mm²
