Descripción
El JL Audio M6 es un subwoofer diseñado específicamente para aplicaciones náuticas, con un cono de polipropileno relleno de mica moldeado por inyección que ofrece resistencia a la humedad y a la radiación UV en entornos marinos. Su motor de 10 pulgadas (254 mm) admite una gestión continua de potencia de 250 W RMS con una impedancia nominal de 4 Ω y una sensibilidad de 86.4 dB (SPL a 1 W/1 m), lo que permite obtener niveles de presión sonora elevados con amplificadores de 75 a 250 W RMS. El altavoz puede instalarse en configuración de deflector infinito o en recinto cerrado, y el fabricante documenta los parámetros Thiele-Small completos (FS 34.58 Hz, Qts 0.496, Vas 34.49 L, Xmax 13 mm) para el diseño preciso de cajas selladas y con puerto. La rejilla frontal clásica en blanco, con una prominencia de 42 mm (1.66 in), protege el cono y mantiene la estética del montaje empotrado. JL Audio recomienda su uso en sistemas doblemente amplificados con satélites y un amplificador de alta calidad, evitando los filtros de cruce pasivos que degradan el rendimiento del subwoofer.
Características Generales
- Tamaño: 10" (254 mm)
- Color: Clásico en blanco
- Tipo de altavoz: Subwoofer con deflector infinito o de uso cerrado
- Gestión continua de potencia (RMS): 250 W
- Potencia de amplificador recomendada (RMS): 75-250 W
- Impedancia nominal: 4 Ω
- Sensibilidad (SPL a 1 W/1 m): 86.4 dB
- Material del cono: Polipropileno relleno de mica moldeado por inyección
- Iluminación LED: No
- Aplicación: Náutica / Marina
- Resonancia al aire libre (FS): 34.58 Hz
- "Q" eléctrica (Qes): 0.522
- "Q" mecánica (Qms): 9.780
- "Q" total (Qts): 0.496
- Cumplimiento equivalente (Vas): 34.49 L
- Excursión lineal unidireccional (Xmax): 13 mm (0.52")
- Eficiencia de referencia (NO): 0.28%
- Área efectiva del pistón (SD): 0.0323 m² (50.11 in²)
- Resistencia de CC (RE): 3.619 Ω
- Desplazamiento del diafragma: 1.47 L (0.052 cu ft)
- Dimensiones físicas (diámetro): 273 mm (10.75")
- Dimensiones físicas (profundidad): 192 mm (7.56")
- Peso: 5.70 kg (12.60 lb)
- Voltaje de alimentación de las luces LED: 10-14.4 VDC
- Corriente de carga de las luces LED a 14.4 V CC (máx.): 10": 594 mA
- Conexiones de los altavoces: Conectores de pala
- Conexión LED: Cable de conexión con cable 20 AWG de 4 conductores (solo en determinados modelos deportivos)
- Diámetro de espacio libre de montaje: 150 mm (5.90")
- Prominencia de la rejilla frontal: 42 mm (1.66")
- Orificio de montaje: 225 mm (8.875")
- Círculo del orificio de los pernos: 247 mm (9.70")
- Grosor de la pared: 19 mm (0.75")
- Grosor del deflector delantero: 19 mm (0.75")
- Volumen (neto int.): 21.2 L
- Anchura externa (W): 432 mm (17")
- Altura externa (H): 432 mm (17")
- Profundidad externa (D): 184 mm (7.25")
- Frecuencia de corte de -3 dB (F3): 50.08 Hz
- Resonancia del sistema (FC): 56.01 Hz
- Q del sistema en resonancia (QTC): 0.8035
- Grosor de la pared: 19 mm (0.75")
- Grosor del deflector delantero: 19 mm (0.75")
- Volumen (neto int.): 56.6 L
- Anchura externa (W): 432 mm (17")
- Altura externa (H): 432 mm (17")
- Profundidad externa (D): 333 mm (13.125")
- Diámetro de puerto interno (ID): 76 mm (3")
- Longitud de puerto (L): 283 mm (11.125")
- Frecuencia de sintonización (FB): 31 Hz
- Frecuencia de corte de -3 dB (F3): 29.81 Hz

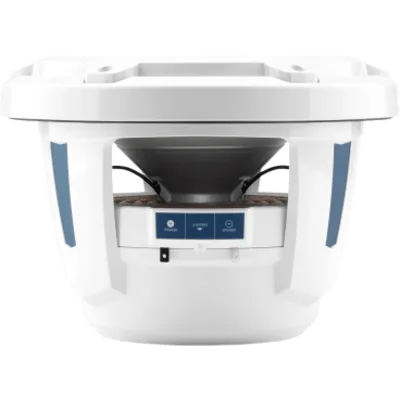

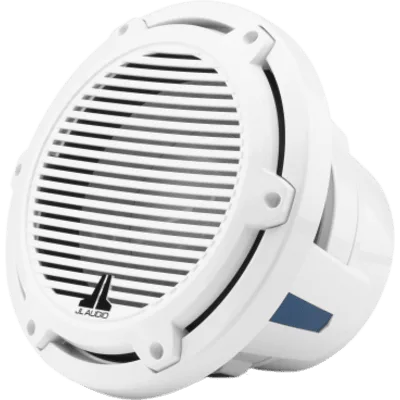

- Subwoofer náutico JL Audio M6 de 10"

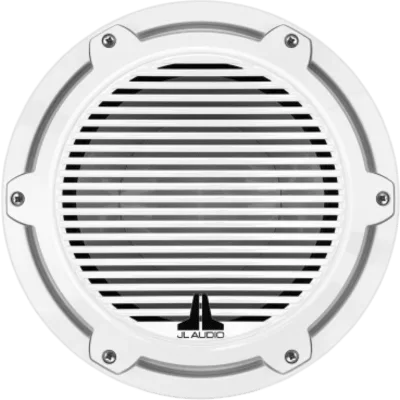

- Rejilla clásica de color blanco
Notas de Instalación y Recomendaciones
- Las recomendaciones de caja indicadas son dimensiones externas en las que se da por hecho el uso de un material de 19 mm (0.75") de grosor.
- Si se utiliza un material de 16 mm (0.625") de grosor, se debe restar 6.5 mm (0.25") a cada dimensión.
- No se deben utilizar materiales con un grosor inferior a 16 mm (0.625"), ya que esto puede afectar a la rigidez de la caja.
- Todos los volúmenes de caja indicados son volúmenes internos netos. Debe añadirse el desplazamiento de los controladores, los puertos y las abrazaderas para obtener el volumen interno bruto final; todas las dimensiones de caja anteriores tienen esto en cuenta.
- Si se montan varios altavoces en una caja común, se deben recalcular las dimensiones de la caja y los puertos. Para obtener ayuda, contactar con un distribuidor de JL Audio autorizado o con el servicio de asistencia técnica de JL Audio.
- Se recomienda su uso en un sistema doblemente amplificado utilizando satélites y un amplificador de alta calidad.
- No se recomienda su uso con un filtro de cruce pasivo (bobina), ya que este tipo de dispositivo afectará negativamente al rendimiento.
