Descripción

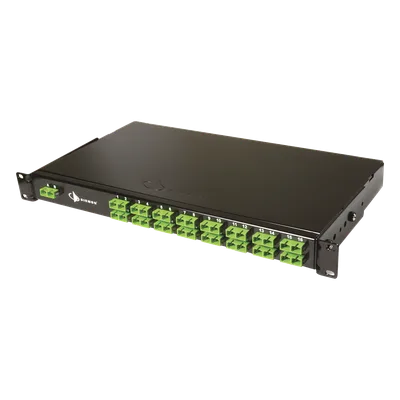

Este panel divisor de fibra óptica PON utiliza tecnología PLC (Planar Lightwave Circuit) avanzada para distribuir una señal de entrada en 32 salidas con rendimiento óptico estable y predecible. La arquitectura basada en circuitos de guía de ondas de sílice garantiza baja pérdida de inserción, alta uniformidad de división y mínima dependencia de la polarización. Diseñado para instalación en racks o gabinetes estándar de 19 pulgadas, integra conectores LCA (LC/APC) tanto en el puerto de entrada como en los 32 puertos de salida, eliminando reflexiones por conectores en ángulo.
Características Principales
- Tecnología PLC (Planar Lightwave Circuit) con guías de onda de sílice
- Fibra monomodo (singlemode) para aplicaciones PON
- Configuración 1 entrada x 32 salidas
- Conectores LCA (LC/APC) en entrada y todas las salidas
- Factor de forma 1U para montaje en rack 19′
- Baja pérdida de inserción y alta uniformidad de división
- Pérdida de polarización máxima de 0.3 dB
- Operación confiable en condiciones ambientales extremas
Especificaciones Técnicas
Configuración Óptica
Tipo: Splitter PON 1×32
Tecnología: PLC (Planar Lightwave Circuit)
Fibra: Monomodo (Singlemode)
Rango de longitud de onda: 1260 – 1650 nm
Tecnología: PLC (Planar Lightwave Circuit)
Fibra: Monomodo (Singlemode)
Rango de longitud de onda: 1260 – 1650 nm
Conectividad
Entrada: 1 x LCA (LC/APC)
Salida: 32 x LCA (LC/APC)
Factor de forma: Panel 1U
Montaje: Rack 19′ (482.6 mm)
Salida: 32 x LCA (LC/APC)
Factor de forma: Panel 1U
Montaje: Rack 19′ (482.6 mm)
Rendimiento Óptico
Pérdida de polarización: ≤ 0.3 dB máximo
Baja pérdida de inserción
Alta uniformidad en división de potencia
Baja pérdida de inserción
Alta uniformidad en división de potencia
Condiciones Ambientales
Temperatura de operación: -40°C a +85°C
Humedad relativa: 5% – 95% RH
Color: Negro
Humedad relativa: 5% – 95% RH
Color: Negro
