Descripción

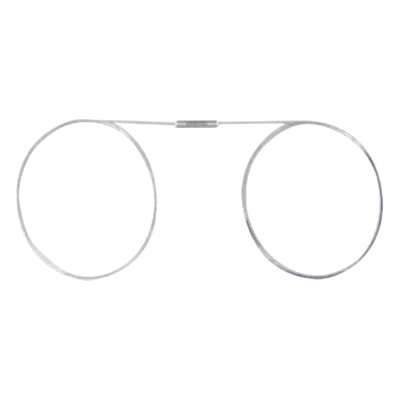

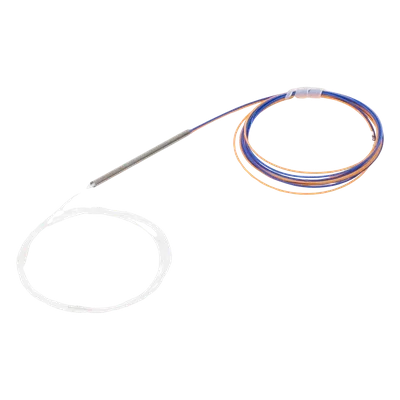

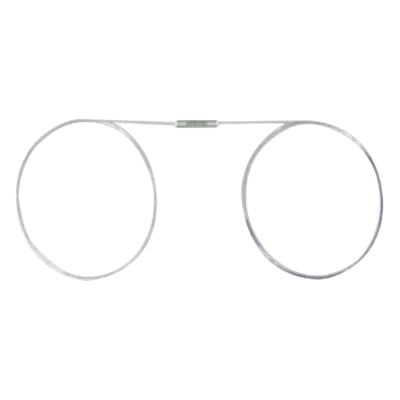

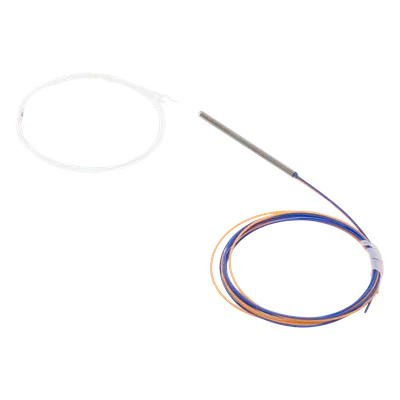

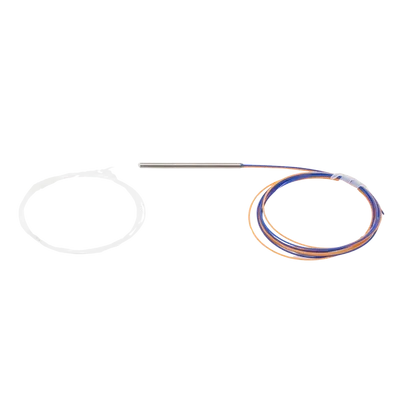

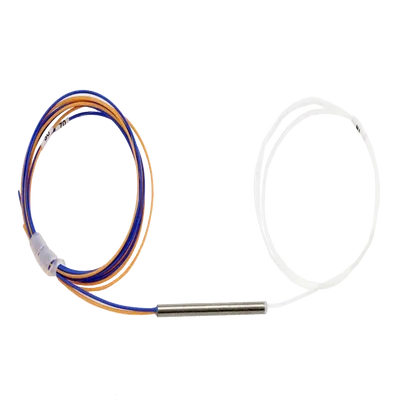

El splitter óptico FBT desbalanceado 1×2 de relación 5/95 está diseñado para despliegues de redes GPON donde se requiere control granular de la atenuación por zona. Su construcción en fibra fundida y trenzada permite distribuir selectivamente la potencia óptica, derivando el 5% de la señal hacia un puerto de monitoreo o prueba mientras el 95% continúa por la ruta principal. La estabilidad térmica garantizada entre -40 °C y +85 °C y el PDL mínimo de 0.15 dB aseguran prestaciones consistentes en condiciones de planta exterior e interior. El formato cilíndrico compacto de 2.4 mm de diámetro facilita su integración en cajas de empalme, rosetas y splitters de distribución con restricciones de espacio.
Características Generales
- • Tipo: Splitter FBT (Fused Biconical Taper) desbalanceado
- • Configuración: 1 entrada × 2 salidas (1×2)
- • Relación de división: 5/95
- • Longitud de onda de operación: 1300 ~ 1500 nm
- • PDL (Pérdida Dependiente de Polarización): ≤0.15 dB
- • Pérdida de inserción: 11.90 ~ 14.60 dB / ≤0.55 dB
- • Directividad: ≥50 dB
- • Grado: A
- • Baja PDL: Sí
- • Baja pérdida: Sí
- • Normas: Telcordia GR-1209-CORE y GR-1221-CORE
- • Aplicaciones: FTTx/GPON, sistemas de comunicación ópticos, pruebas y mediciones
Desempeño Óptico
- Relación división: 5/95
- Longitud onda: 1300 ~ 1500 nm
- PDL: ≤0.15 dB
- Pérdida inserción: 11.90~14.60 / ≤0.55 dB
- Directividad: ≥50 dB
- Grado: A
Físicas y Ambientales
- Dimensiones: Ø2.4 × 25 mm
- Temperatura operación: -40 ~ +85 °C
- Baja PDL: Sí
- Baja pérdida: Sí
Cumplimiento y Uso
- Telcordia GR-1209-CORE
- Telcordia GR-1221-CORE
- FTTx/GPON
- Sistemas comunicación ópticos
- Pruebas y mediciones
