Descripción

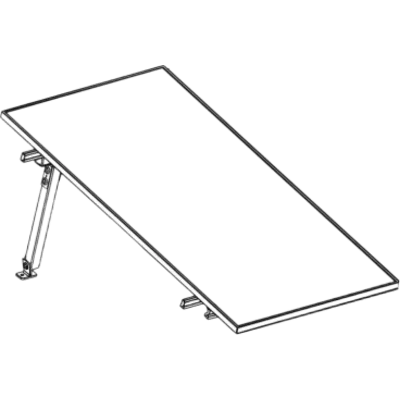

El sistema de montaje fotovoltaico para losa plana está diseñado para proyectos con configuración de una fila de módulos de alta potencia. Soporta condiciones de viento de hasta 170 km/h mediante una estructura con inclinación de 10°, span real de 0.66 m (2.17 ft) y altura de montaje de 0.52 m (1.71 ft) sobre la superficie. El kit incluye rieles norte-sur de 2.14 m (7.02 ft), soportes, abrazaderas, clips, tapas y tornillería especializada para fijación mecánica. La herramienta de dimensionamiento permite calcular la cantidad exacta de componentes según parámetros estructurales y geométricos del proyecto. Las guías de cortes y tablas de despiece facilitan la validación técnica y el control de cantidades durante la ejecución.
Características Generales
- Sistema para losa plana con configuración de una fila de módulos fotovoltaicos
- Resistencia a viento de hasta 170 km/h
- Módulo compatible de 645 W con área de captación de 4 m²
- Dimensiones de módulo: 2.382 m x 1.134 m (7.81 ft x 3.72 ft)
- Inclinación fija de 10° para optimización de captación solar
- Rieles norte-sur de 2.14 m (7.02 ft) con span real de 0.66 m (2.17 ft)
- Altura de montaje de 0.52 m (1.71 ft) sobre la superficie plana
- Incluye herramienta de dimensionamiento y tablas de despiece técnicas
- Kit completo con tornillería especializada y componentes de fijación
Desempeño
- Potencia de módulo: 645 W
- Área de captación: 4 m²
- Inclinación: 10°
- Resistencia al viento: 170 km/h
- Span real: 0.66 m (2.17 ft)
Físicas / Estructurales
- Dimensiones del módulo: 2.382 m x 1.134 m (7.81 ft x 3.72 ft)
- Longitud de rieles N-S: 2.14 m (7.02 ft)
- Altura de montaje: 0.52 m (1.71 ft)
- Configuración: 1 fila
- Tipo de superficie: Losa plana

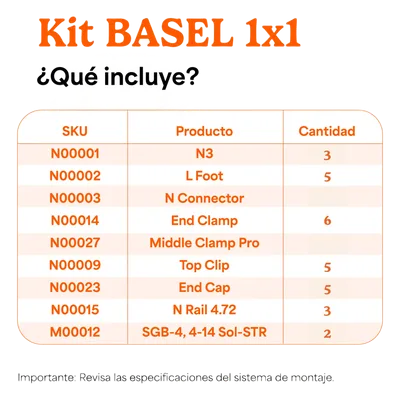

Contenido del Paquete
- Rieles norte-sur
- Soportes estructurales
- Abrazaderas de fijación
- Clips de sujeción
- Tapas terminales
- Tornillería especializada
- Guía de cortes y tablas de despiece
- Herramienta de dimensionamiento y despiece incluida
