Descripción

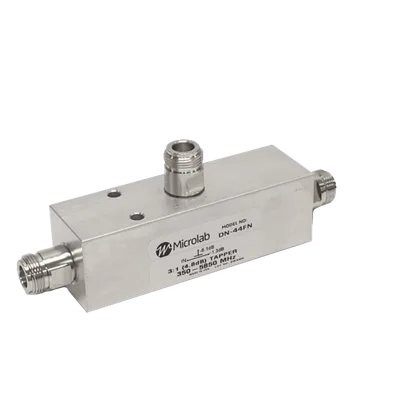

Separador de RF (tap) de alta potencia diseñado para dividir señales celulares de manera desigual en proporción fija 100:1 (20 dB), con pérdidas y reflejos mínimos en bandas inalámbricas críticas. Opera en un rango de frecuencia excepcionalmente amplio de 350 a 5930 MHz, excluyendo la banda de 1550-1650 MHz para evitar interferencias. Su diseño asimétrico innovador garantiza excelente VSWR de entrada y uniformidad de acoplamiento, incluso en divisiones de 2:1. La construcción con mínimas uniones de soldadura y dieléctrico de aire reduce pérdidas y maximiza la confiabilidad en despliegues de largo plazo.
Características principales
- División asimétrica 100:1 (20 dB) con pérdidas mínimas
- Rango de frecuencia ultra ancho: 350-5930 MHz (sin acoplamiento 1550-1650 MHz)
- Potencia promedio 500W, pico hasta 3 kW
- PIM extremadamente bajo: -161 dBc
- Conectores tipo N (F) tri-metal de alta durabilidad
- Protección IP67 para uso en exteriores
- Diseño liviano con soporte de pared incluido
- VSWR de entrada optimizado en todas las bandas especificadas
Especificaciones técnicas
División / Atenuación
100:1 (20 dB)
Rango de frecuencia
350 – 5930 MHz
Excluye 1550-1650 MHz
Potencia
500W promedio / 3 kW pico
PIM (Intermodulación pasiva)
-161 dBc
Conectores
Tipo N (F) tri-metal
Protección ambiental
IP67
Diseño constructivo
Asimétrico, dieléctrico de aire
Mínimas uniones de soldadura

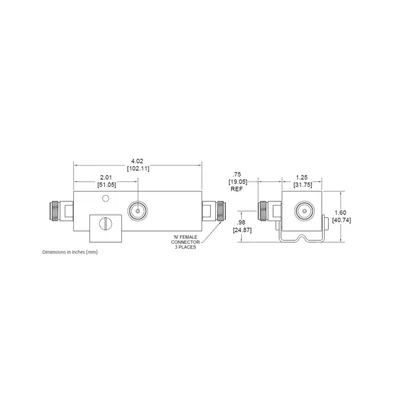

Montaje
Soporte de pared incluido
Diseño liviano
Nota: Para variantes con conectores diferentes, consulte las series DN-x4FD y DN-x4FE.
