Descripción

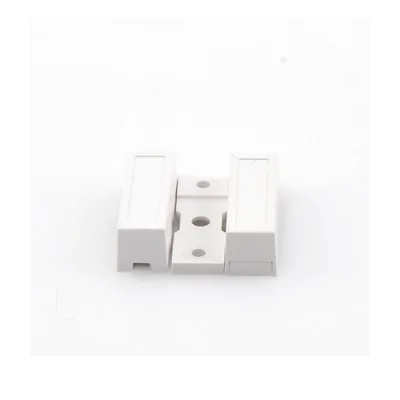

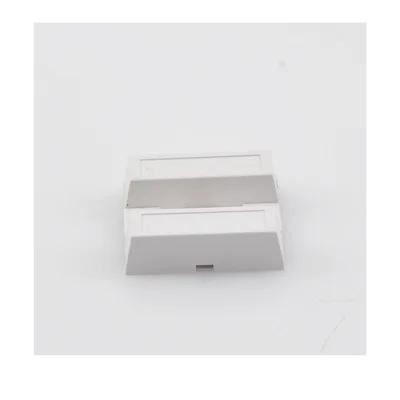

El sensor de contacto magnético 940WH es un dispositivo perimetral miniatura tipo reed switch con circuito normalmente cerrado, diseñado para la protección de puertas y ventanas en instalaciones residenciales y de oficina. El cuerpo del sensor se fija al marco mediante tornillos y el imán a la hoja móvil; mientras ambos permanezcan alineados dentro del gap establecido, el circuito se mantiene cerrado. Al separarse los elementos por la apertura de la puerta o ventana, el circuito se interrumpe y se genera la señal de alarma hacia el panel de intrusión. Su cubierta oculta tanto los tornillos de montaje como el resistor de fin de línea (EOL), logrando una instalación limpia y profesional. El dispositivo se conecta directamente a una zona o lazo de un panel de intrusión convencional y es compatible como reemplazo directo de modelos Aleph PS-1523 y GRI 29A/129A.
Características Generales
- Interruptor reed tipo SPST, normalmente cerrado
- Gap estándar de 3/4 pulg (19 mm)
- Contacto clasificado para 100 mA a 28 VCC
- Cubierta que oculta el resistor de fin de línea (EOL) y los tornillos
- Color blanco, tamaño compacto para instalaciones discretas
- Incluye espaciadores y tornillos de montaje en superficie
- Reemplazo directo de contactos Aleph PS-1523, GRI 29A/129A y equivalentes
Especificaciones Eléctricas y Físicas
- Tipo de contacto: Reed switch SPST, normalmente cerrado
- Capacidad de conmutación: 100 mA a 28 VCC
- Gap de operación: 19 mm (3/4 pulg)
- Montaje: Superficie con tornillos y espaciadores incluidos
- Color: Blanco
Contenido del Paquete
- Sensor de contacto magnético (cuerpo e imán)
- Cubierta con compartimento para resistor EOL
- Espaciadores de montaje
- Tornillos de montaje en superficie
