Descripción

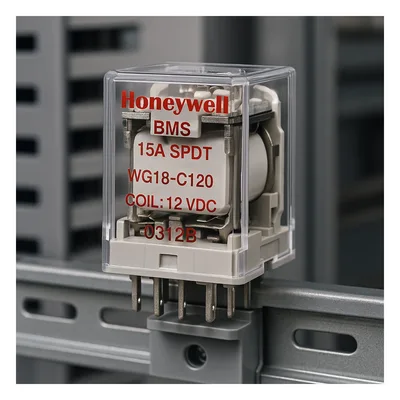

Relevador electromecánico tipo blade SPDT de un polo y doble tiro, diseñado para la conmutación de cargas de control en sistemas de automatización de edificios (BMS). Permite el control de actuadores, ventiladores, bombas y etapas de calefacción y enfriamiento mediante contactos con capacidad de 15 A. Su bobina opera a 24 V CA con un consumo reducido de 0.9 VA, optimizando el rendimiento energético en tableros de control. Ofrece versatilidad de montaje en socket compatible o directamente en riel DIN de 35 mm, facilitando su integración o reemplazo en instalaciones existentes. Construido para operar en condiciones ambientales exigentes con un rango de temperatura de -40 a 55 °C y alta rigidez dieléctrica para seguridad eléctrica.
Características Generales
- Contactos SPDT con capacidad de 15 A a 120 VAC, 277 VAC o 28 VDC
- Bobina de control operada a 24 V CA, consumo de 0.9 VA
- Vida eléctrica de 100,000 ciclos y mecánica de 10,000,000 ciclos
- Tiempo de operación típico de 20 mseg
- Instalación en socket VBD1B-C o en riel DIN de 35 mm
- Rango de operación de -40 a 55 °C
- Rigidez dieléctrica de 1500 VAC RMS
Desempeño Eléctrico
- Configuración de contactos: SPDT (1 polo, doble tiro)
- Capacidad de conmutación: 15 A @ 120 VAC / 277 VAC / 28 VDC
- Voltaje de bobina: 24 V CA
- Consumo de bobina: 0.9 VA
- Vida eléctrica: 100,000 ciclos
- Vida mecánica: 10,000,000 ciclos
- Tiempo de operación: 20 ms (típico)
- Rigidez dieléctrica: 1500 VAC RMS
Físicas y Ambientales
- Tipo de montaje: Socket VBD1B-C o riel DIN de 35 mm
- Rango de temperatura de operación: -40 a 55 °C
- Tipo de construcción: Blade para inserción en socket
Contenido del Paquete
- Relevador electromecánico VMD1BC24A
