Descripción

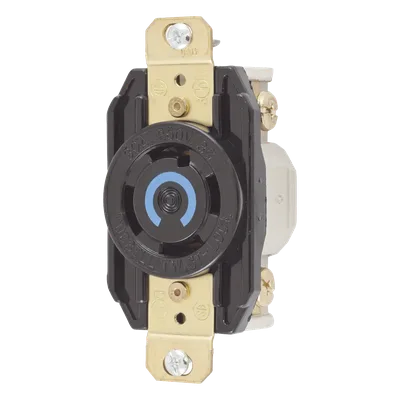

Receptáculo industrial con bloqueo de media vuelta diseñado para aplicaciones de servicio extra pesado. Configuración NEMA L14-20R de 3 polos y 4 hilos, calificado para 20 A a 125/250 V CA en fase única. El mecanismo de bloqueo por giro previene desconexiones involuntarias en equipos con cargas de hasta 2 HP. Fabricado en nylon resistente para operación en ambientes interiores secos (IP20). Soporta temperaturas de operación entre -40°C y 75°C sin impactos. Montaje por tornillos para instalación fija en paneles eléctricos y gabinetes industriales.
Características Generales
- • Receptáculo de descarga simple con bloqueo de media vuelta
- • Configuración: 3 polos, 4 hilos, NEMA L14-20R
- • Capacidad: 20 A, 125/250 V CA, fase única
- • Potencia máxima: 2 HP
- • Material: nylon resistente, IP20
- • Voltaje dieléctrico mínimo: 2,000 V
- • Certificado para interrupción a corriente nominal completa
- • Temperatura de operación: -40°C a 75°C (sin impactos)
- • Montaje: por tornillos
- • Ambiente: interior seco, a menos que se proteja con medios adicionales
Desempeño Eléctrico
Rango de amperaje20 A
Rango de voltaje125/250 V CA
FaseFase única
Número de polos3 polos
Número de hilos4 hilos
Configuración NEMAL14-20R
Potencia máxima2 HP
Voltaje dieléctrico mínimo2,000 V
InterrupciónA corriente nominal completa
Físicas y Ambientales
MaterialNylon
Grado de protecciónIP20
AmbienteInterior seco
Temperatura máxima75°C
Temperatura mínima-40°C (sin impactos)
Largo3.28 in (83.31 mm)
Ancho1.70 in (43.18 mm)
Altura1.23 in (31.24 mm)
Peso0.25 lb (0.11 kg)
Instalación y Tipo
Tipo de equipoReceptáculo descarga simple
MontajePor tornillos
SerieServicio pesado/industrial
AplicaciónServicio extra pesado
Mecanismo de seguridadBloqueo de media vuelta
