Descripción

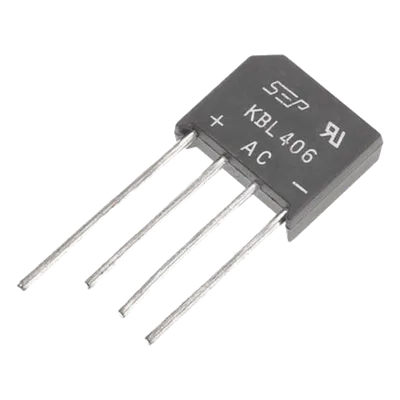

Puente rectificador de silicio monofásico diseñado para aplicaciones de rectificación de corriente en circuitos básicos de potencia. Soporta una corriente rectificada promedio máxima de 4 A con capacidad de pico de sobrecarga de 120 A. Su encapsulado KBL de plástico moldeado permite montaje sencillo en diversas configuraciones de PCB, mientras que sus terminales chapados en plata aseguran soldabilidad conforme a estándares militares.
Características Principales
- Rectificación monofásica para circuitos de potencia básicos
- Alta eficiencia en conversión de corriente alterna a directa
- Encapsulado KBL compacto de plástico moldeado
- Terminales chapados en plata con soldabilidad conforme MIL-STD-202F
- Polaridad claramente marcada en el cuerpo del dispositivo
- Peso ligero de 5 g (0.167 oz) para integración versátil
Especificaciones Eléctricas
Corriente Rectificada Promedio Máx.
4 A
Corriente Pico de Sobrecarga
120 A
Tensión Pico Inversa Repetitiva
600 V
Tensión RMS Inversa
420 V
Tensión DC Bloqueo
600 V
Tensión Directa Máx. por Terminal
1.1 V
Corriente Inversa Máxima
5 μA
Características Mecánicas
Encapsulado
KBL
Material del Encapsulado
Plástico Moldeado
Terminales
Chapados en Plata, Soldables
Estándar de Soldabilidad
MIL-STD-202F, Método 208
Polaridad
Marcada en el Cuerpo
Peso
5 g (0.167 oz)
