Descripción

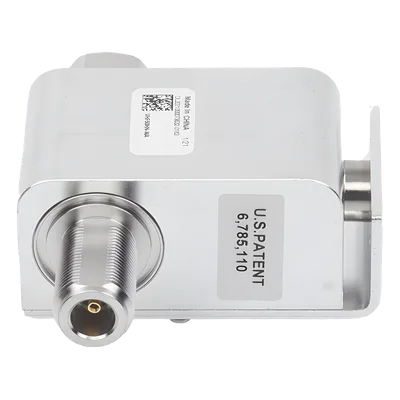

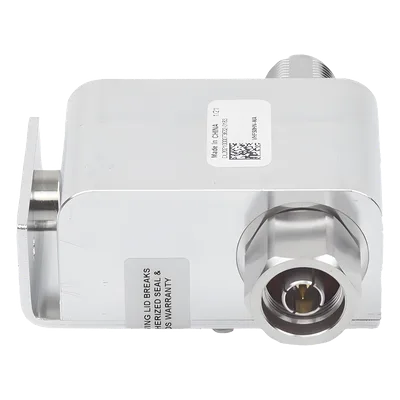

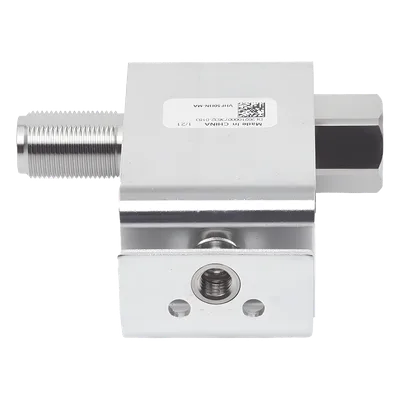

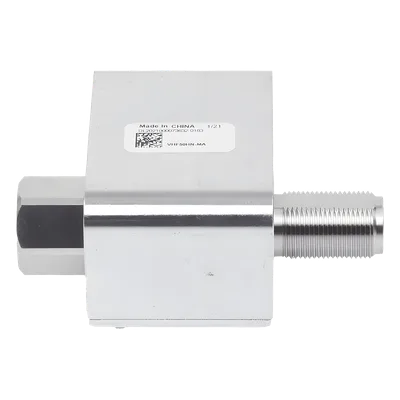

Este protector coaxial de banda ancha salvaguarda equipos de radio comunicación VHF y UHF contra daños por sobretensiones atmosféricas e inducciones electromagnéticas. Opera en un rango continuo de 100 a 512 MHz que cubre aplicaciones de radio móvil terrestre, sistemas combinadores y enlaces críticos de infraestructura. Su diseño de inserción directa con conector N macho hacia la antena y N hembra hacia el equipo elimina necesidad de adaptadores adicionales, reduciendo puntos de falla mecánica. La construcción sellada IP67 garantiza funcionamiento confiable en torres, sitios remotos y condiciones climáticas adversas con lluvia impulsada por viento hasta 120 mph.
Características Principales
- Protección de línea coaxial para sistemas críticos VHF/UHF
- Pérdida por inserción excepcionalmente baja de ≤0.1 dB
- Certificación IP67 con prueba de lluvia impulsada por viento a 120 mph
- Conectores N macho (antena) y N hembra (equipo) integrados
- Capacidad de sobrevivencia a 20 kA según IEC 61000-4-5
- Rango térmico operativo de -50°C a +85°C con humedad hasta 95%
Especificaciones Técnicas
Eléctricas
Rango de frecuencia: 100 – 512 MHz
Potencia máxima: 750 W
Pérdida por inserción: ≤ 0.1 dB
VSWR: ≤ 1.1:1
Energía de impulso: ≤ 500 nJ para 3 kA, forma de onda 8/20 µs
Corriente máxima: 20 kA, IEC 61000-4-5, forma de onda 8/20 µs
Mecánicas y Ambientales
Conector hacia antena: N macho
Conector hacia equipo: N hembra
Protección: IP67
Prueba de lluvia: Procedimiento 4.11, lluvia impulsada por viento (120 mph / 193 km/h)
Temperatura operación/almacenamiento: -50°C a +85°C
Humedad relativa: Hasta 95%
Cumplimiento Normativo
IEC 61000-4-5
IEC 60529 IP67
