Descripción

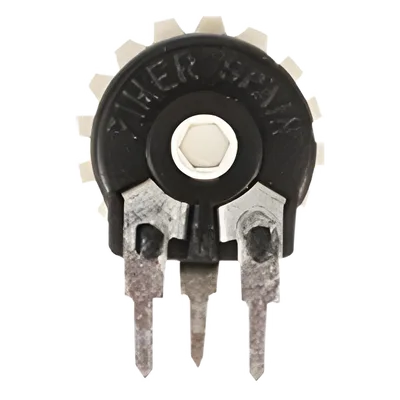

Potenciómetro de precisión de 25 kΩ diseñado para integración en wattmetros direccionales Thrueline de banda ancha serie 4304A. Construido con elemento resistivo cermet (cerámica-metal) que garantiza estabilidad térmica superior y bajo coeficiente de ruido en condiciones de RF. Su rotación mecánica de 265° con tolerancia ±5% permite ajustes finos de calibración en instrumentos de medición de potencia. El ensamble sellado con grado de protección IP54 y rango operativo de -40°C a +90°C asegura desempeño continuo en instalaciones de telecomunicaciones, broadcast y laboratorios de prueba de RF. Substrato de aluminio con par de ruptura mayor a 10 Ncm y vida útil de 100,000 ciclos.
Características Generales
- • Resistencia nominal: 25 kΩ, tolerancia ±20%
- • Potencia nominal: 0.50 W (lineal)
- • Voltaje máximo: 250 VCC (lineal), 125 VCC (no lineal)
- • Conicidad: lineal
- • Resistencia residual: valores estándar
- • Ruido equivalente: valores estándar
- • Posición de montaje: vertical
- • Diámetro: 15 mm
Desempeño
- • Rotación mecánica: 265° ±5%
- • Torque: 0.5 a 2.5 Ncm
- • Par de ruptura: >10 Ncm
- • Vida útil: hasta 100,000 ciclos
Físicas y Eléctricas
- • Material: substrato de aluminio
- • Grado de protección: IP54
- • Ensamble: sellado contra polvo
- • Temperatura operativa: -40°C a +90°C
- • Elemento resistivo: cermet (cerámica y metal)
Contenido del Paquete
- • Potenciómetro de 25 kΩ
- • Especificaciones eléctricas y mecánicas según datos de fabricante
