Descripción

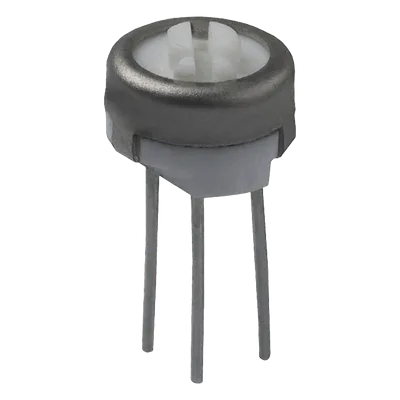

Potenciómetro cermet trimer de 200 kΩ diseñado para aplicaciones de ajuste fino en circuitos electrónicos. Construcción de 1 vuelta que permite calibración precisa mediante resolución infinita. Encapsulado compacto de 0.250′ de diámetro optimizado para instalaciones con restricciones de espacio en tarjetas de circuito impreso. Terminales en formato de pines soldables facilitan la integración directa en procesos de montaje superficial o through-hole. Especificado para operación confiable en rangos de temperatura industrial severos desde -55°C hasta +150°C, con potencia nominal de 0.5 W a 85°C.
Características Generales
- • Tipo: Potenciómetro cermet trimer
- • Resistencia: 200 kΩ
- • Vueltas de ajuste: 1
- • Diámetro: 0.250′
- • Potencia nominal: 0.5 W a 85°C
- • Terminales: Pines soldables para PCB
- • Rango de temperatura: -55°C a +150°C
Especificaciones Eléctricas
- Rango de resistencia: 10Ω a 1MΩ
- Tolerancia: ±10% estándar
- Resolución: Infinita
- Resistencia de contacto: 0.46Ω ±0.05Ω
- Estabilidad de contacto: ±0.05% (3 ciclos)
- Resistencia de ajuste: ±0.15%
- Resistencia de aislamiento: 1,000MΩ mín. a 500VDC
- Resistencia de dieléctrico: 600VAC a nivel del mar
- Tensión máxima: 300VDC
Especificaciones Mecánicas
- Ángulo de ajuste: 240° nominal
- Ángulo mecánico: 260° nominal
- Par de rotación: 5.0 oz-in. máximo
- Resistencia al par: 5.0 oz-in. mínimo
- Material de terminales: Pines soldables
- Peso: 0.02 oz
- Diámetro: 0.250′
Contenido del Paquete
- • Potenciómetro cermet trimer 200 kΩ
