Descripción

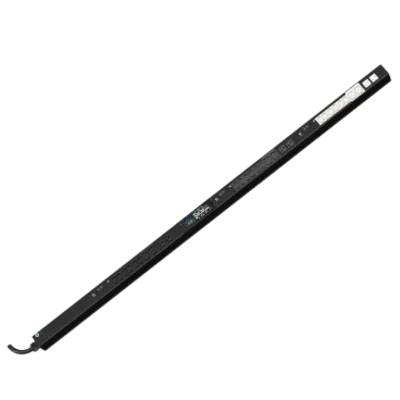

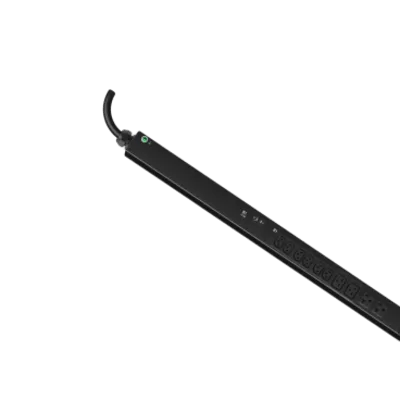

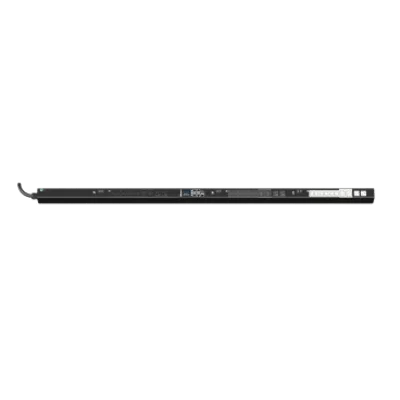

La Unidad de Distribución de Energía (PDU) Inteligente de la serie Monitored Input de Panduit, modelo E30D02M, es un equipo de montaje vertical 0U Full diseñado para la distribución y monitoreo de energía en racks de centros de datos y gabinetes de TI de alta densidad. Su arquitectura eléctrica opera con entrada trifásica en configuración WYE (L-L, L-N) con un rango de voltaje de 100-120/200-240VAC a 50/60Hz, soportando una corriente de entrada de 30A (24A derated) y una potencia nominal de 8.6 kVA. El sistema integra tres interruptores electromecánicos de doble polo de 20A que protegen los circuitos de salida, distribuidos en 18 receptáculos IEC 60320 C13, 6 receptáculos IEC 60320 C19 y 6 receptáculos NEMA 5-20R, cubriendo así tanto cargas de servidores como de equipos de red y periféricos. La conexión de entrada se realiza mediante un plug NEMA L21-30P 5W con cable de alimentación de 3 m (9.8 ft) en configuración top-end fed, y el equipo cumple con el estándar regulatorio UL 498, además de ser TAA Compliant. Su construcción en color negro (RAL 9005) y su capacidad de operación hasta 60°C lo hacen apto para entornos de misión crítica donde se requiere monitoreo continuo del consumo energético y protección de circuitos.
Características Generales
- Tipo de unidad: Monitored Input (Entrada Monitoreada)
- Orientación: Vertical, 0U Full
- Cantidad y tipo de salidas: (18) C13, (6) C19, (6) 5-20R
- Voltaje de entrada: 100-120/200-240VAC
- Frecuencia de entrada: 50/60Hz
- Corriente de entrada: 30A (24A derated)
- Fase de entrada: 3 Fases WYE, L-L, L-N
- Potencia nominal: 8.6 kVA
- Plug de entrada: NEMA L21-30P 5W
- Estándar regulatorio: UL 498 Compliant
- Cumplimiento: TAA Compliant
- Color: Negro (RAL 9005)
- Voltaje de entrada: 100-120/200-240VAC
- Frecuencia: 50/60Hz
- Corriente de entrada: 30A (24A derated)
- Fases: 3 Fases WYE, L-L, L-N
- Potencia nominal: 8.6 kVA
- Interruptores: (3) 20A, doble polo, electromecánicos
- Salida C13: 200-240VAC, 10A por receptáculo
- Salida C19: 200-240VAC, 16A por receptáculo
- Salida 5-20R: 100-120VAC, 16A por receptáculo
- Corriente total: 24A
*Notas: Configuración de breakers B1 (L1-L2, negro), B2 (L2-L3, gris oscuro), B3 (L3-L1, blanco).
- IEC 60320 C13: (18) receptáculos, 10A / 240V máx.
- IEC 60320 C19: (6) receptáculos, 16A / 240V máx.
- NEMA 5-20R: (6) receptáculos, 16A / 125V máx.
- Total de salidas: 30 receptáculos
- Plug de entrada: NEMA L21-30P 5W
- Configuración de cable: Top-end fed
- Alimentación: 100-120/200-240VAC, 50/60Hz, 3Ø WYE
- Longitud del equipo: 1750 mm (68.90 in)
- Largo del cable de entrada: 3 m (9.8 ft) (+254mm/-127mm)
- Empaque: 1750 × 55 × 75 mm
- Calibre de cable: 18.1 mm²
- Temperatura máx. de operación: 60°C
- Uso: Exclusivo para interiores
- Cableado interno: UL AWM 1015, 12 & 18AWG
- Color: Negro (RAL 9005)
- Origen: Hecho en Taiwán
- PDU Inteligente E30D02M
- Hoja de advertencia de seguridad del producto
- Etiqueta de cumplimiento (compliance label)
Notas de Instalación
- La instalación debe cumplir con todos los códigos nacionales, estatales y locales aplicables.
- Para la funcionalidad completa del producto, consulte el manual de usuario.
- Las vistas del plano muestran el cable de entrada en configuración top-end fed.
- Consulte el catálogo en línea de Panduit para la lista actual de productos compatibles.
