Descripción

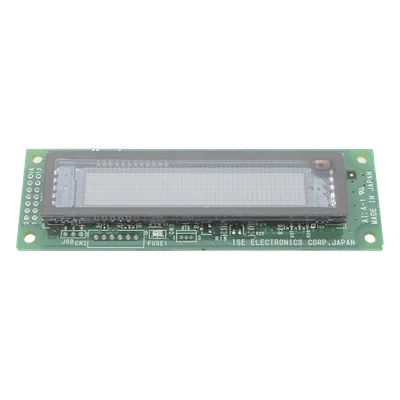

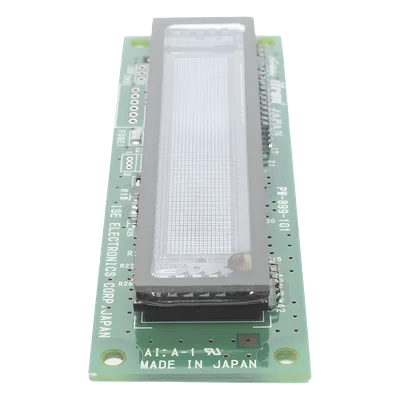

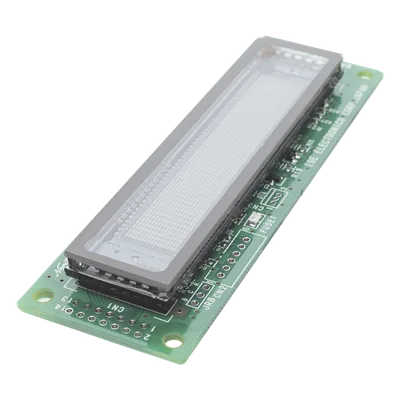

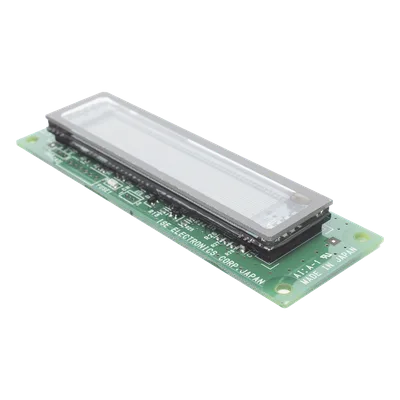

Pantalla LCD de lectura de parámetros diseñada para montaje en panel frontal mediante tablilla PCB. Permite visualización directa de frecuencia, nivel de salida RF y estados de modulación en equipos de monitoreo de comunicaciones. Opera en banda de 100 kHz a 1.0 GHz con estabilidad de ±0.1 ppm, integrando protección de potencia de 100 W con carga interna. Incluye capacidades de modulación FM y AM para aplicaciones de prueba y verificación de sistemas de radiofrecuencia. Interfaz optimizada para ajustes rápidos sin dependencia de software externo.
Características Generales
- • Pantalla LCD para visualización clara de parámetros operativos
- • Diseño compacto para montaje en panel frontal
- • Compatibilidad optimizada con tablero PCB estándar
- • Interfaz simplificada para ajustes rápidos de parámetros
- • Integración directa con monitor Ramsey COM-3010
Desempeño
- Rango de frecuencia: 100 kHz – 1.0 GHz
- Precisión de frecuencia: ±0.1 ppm
- Resolución de frecuencia: 1 Hz
- Rango RF output level: -140 dBm a 0 dBm
- Precisión de nivel: ±0.5 dB (500 kHz – 1 GHz), ±2 dB (100 kHz – 500 kHz)
- Modulación FM: ±75 kHz máximo, 0.1 Hz – 75 kHz
- Modulación AM: 0-75% en pasos de 1%
- Modo de recepción: frecuencia
Físicas y Eléctricas
- Formato: Tablilla PCB para panel frontal
- Pantalla: LCD
- Protección de potencia: 100 W con carga interna
Contenido del Paquete
- • Pantalla de lectura de parámetros DISP4
