Descripción

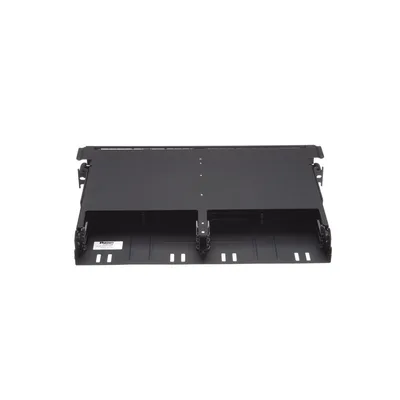

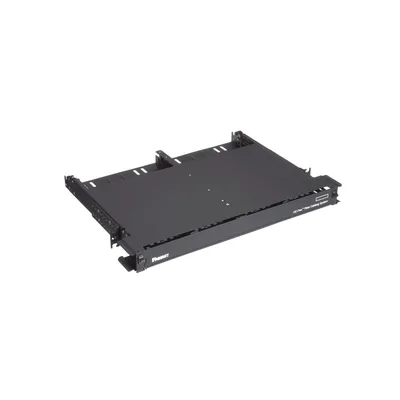

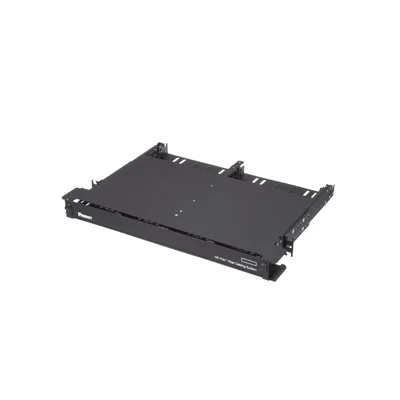

El FLEX1U06 es un gabinete (enclosure) HD Flex de 1 UR diseñado para el parcheo de fibra óptica en racks con estándar EIA-310. Aloja hasta 12 módulos enchufables de 6 puertos, lo que permite entregar 72 puertos LC dúplex y 144 fibras en un solo espacio de rack, con una densidad de puertos notablemente superior a la de los paneles convencionales. A diferencia de los paneles de bandeja fija, su bandeja desliza hacia el frente y se bloquea en dos posiciones, lo que facilita el acceso a los conectores durante las labores de instalación y mantenimiento. La bandeja es de tipo dividido (split tray): cada mitad opera de forma independiente, de modo que es posible intervenir una mitad sin afectar la otra y sin interrumpir el servicio del segmento contrario. Los cassettes pueden instalarse por el frente (drop-in) o deslizarse por atrás, y el gabinete es convertible a 4 puertos mediante Flex-Rail04 o a 12 puertos sin rieles. Está orientado a parcheo activo y a redes redundantes que requieren alta densidad de puertos y acceso frontal controlado.
Características Generales
- Gabinete HD Flex de 1 UR para rack estándar EIA-310
- Capacidad para 12 módulos de 6 puertos: 72 puertos LC dúplex y 144 fibras
- Bandeja deslizante con dos posiciones de bloqueo
- Bandeja dividida: cada mitad opera de forma independiente
- Instalación de cassettes por el frente (drop-in) o deslizados por atrás
- Compatible con cassettes HD Flex Base-12 y FAPs MPO de 6 puertos
- Convertible a 4 puertos con Flex-Rail04 o a 12 puertos sin rieles
- Construcción en acero negro
- Fondo de 19.6 in y peso de 5.26 kg
- Los módulos se comercializan por separado
Desempeño
- Módulos admitidos: 12 de 6 puertos
- Puertos máximos: 72 LC dúplex
- Fibras máximas: 144
- Compatibilidad: cassettes HD Flex Base-12 y FAPs MPO de 6 puertos
- Configuraciones alternas: 4 puertos con Flex-Rail04 o 12 puertos sin rieles
- Bandeja deslizante con dos posiciones de bloqueo
- Bandeja dividida de operación independiente por mitad
Físicas y Eléctricas
- Material y acabado: acero negro
- Altura de rack: 1 UR
- Fondo: 19.6 in
- Peso: 5.26 kg
- Estándar de montaje: rack EIA-310
- Acceso de instalación: frontal (drop-in) o posterior deslizado
Contenido del Paquete
- Gabinete HD Flex de 1 UR
- Bandeja deslizante dividida con dos posiciones de bloqueo
- Módulos y cassettes no incluidos (se comercializan por separado)
- Rieles de conversión Flex-Rail04 no incluidos
