Descripción

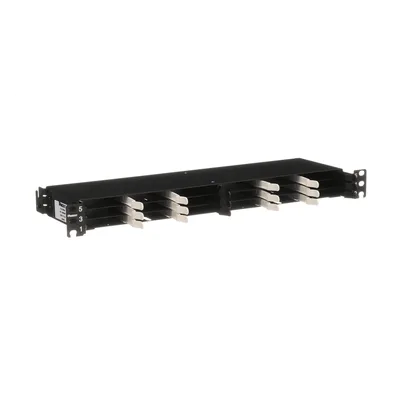

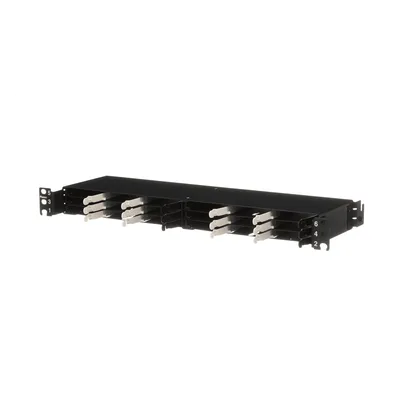

El FLEX1UPN04 es un panel de distribución de fibra óptica de 1 UR con bandeja fija, diseñado para trunks de 8 hilos (base-8) en infraestructuras de alta densidad. Aloja hasta 18 módulos enchufables de 4 puertos y entrega 72 puertos LC dúplex, equivalentes a 144 fibras, en un solo espacio de rack. Al no emplear cajón deslizante, los módulos se instalan y se retiran por el frente o por la parte trasera, uno a la vez, sin intervenir los circuitos vecinos ni generar holguras en el tendido. Cada cassette convierte un MPO de 8 hilos en 4 puertos LC dúplex, aprovechando la totalidad de los hilos que requieren las ópticas paralelas SR4, SR4.2, DR4 y PSM4. Es una solución habitual en MDA, HDA y gabinetes de switches con enlaces de 40G a 400G, y puede convertirse a 6 puertos mediante el kit FLEX-RAIL06PN.
Características Generales
- Capacidad para 18 módulos HD Flex de 4 puertos LC dúplex
- 72 puertos LC dúplex y 144 fibras en 1 UR
- Compatible con cassettes HD Flex base-8 de 1 MPO-8 a 4 LC dúplex
- Diseñado para trunks de 8 hilos: 40G/100G/200G/400G SR4 y SR4.2
- Bandeja fija con acceso frontal y trasero, sin cajón ni holguras
- Instalación y retiro de módulos individuales sin afectar circuitos adyacentes
- Convertible a 6 puertos con el kit FLEX-RAIL06PN
- Construcción en acero negro, 19 x 7.5 in, 2.97 kg
- Compatible con rack EIA-310
- Módulos y cassettes se comercializan por separado
Desempeño
- Módulos admitidos: 18 HD Flex de 4 puertos
- Puertos: 72 LC dúplex
- Fibras: hasta 144
- Altura de rack: 1 UR
- Tipo de cassette: HD Flex base-8, 1 MPO-8 a 4 LC dúplex
- Trunks: 8 hilos
- Óptica soportada: 40G/100G/200G/400G SR4 y SR4.2
- Configuración alternativa: 6 puertos con kit FLEX-RAIL06PN
Físicas y de Montaje
- Material y acabado: acero negro
- Dimensiones: 19 x 7.5 in
- Peso: 2.97 kg
- Tipo de bandeja: fija, sin cajón deslizante
- Acceso: frontal y trasero
- Compatibilidad de rack: EIA-310
Contenido del Paquete
- Panel de distribución de fibra óptica FLEX1UPN04 de 1 UR
- Módulos y cassettes HD Flex: por separado, no incluidos
- Kit FLEX-RAIL06PN para configuración de 6 puertos: opcional, no incluido
