Descripción

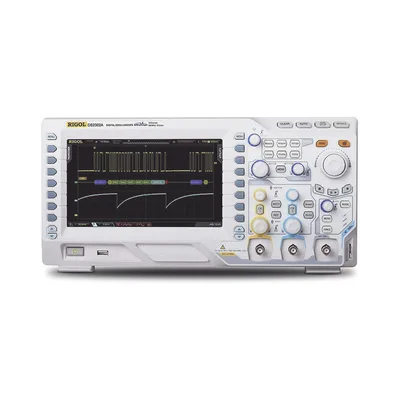

Este osciloscopio digital de 2 canales análogos ofrece un ancho de banda de 300 MHz con velocidad de muestreo en tiempo real de 2 GS/s, ideal para aplicaciones de electrónica, diagnóstico de señales y depuración de circuitos en entornos profesionales. Su pantalla TFT LCD de 8 pulgadas proporciona visualización clara de formas de onda complejas, mientras que la profundidad de memoria de 14 Mpts permite capturar eventos transitorios con gran detalle. La detección de pico de 500 ps en canal sencillo y la tasa de captura de 50,000 wfms/s aseguran que no se pierdan anomalías críticas en señales de alta velocidad.
Características Principales
- Ancho de banda de 300 MHz para señales de alta frecuencia
- Velocidad de muestreo de 2 GS/s en tiempo real
- Pantalla TFT LCD de 8′ con resolución 800 × RGB × 480 píxeles
- Profundidad de memoria de 14 Mpts (canal sencillo) / 7 Mpts (doble canal)
- Rango de base de tiempo de 1 ns/div a 1 ks/div
- Detección de pico de 500 ps (canal sencillo) / 1 ns (doble canal)
- Tasa de captura de forma de onda de 50,000 wfms/s
- Escala vertical de 50 µV/div a 1 V/div
- Modos de disparo: elevando, cayendo, alternado
- Puertos USB host, USB device, LAN y salida auxiliar
Especificaciones Técnicas
Rendimiento
Canales: 2 análogos
Ancho de banda: 300 MHz
Frecuencia de muestreo: 2 GS/s
Detección de pico: 500 ps (1 canal) / 1 ns (2 canales)
Profundidad de memoria: 14 Mpts (1 canal) / 7 Mpts (2 canales)
Tasa de captura: 50,000 wfms/s
Configuración Vertical y Horizontal
Escala vertical: 50 µV/div a 1 V/div
Base de tiempo: 1.0 ns/div a 1 ks/div
Modos de disparo: Elevando, cayendo, alternado
Interfaz y Conectividad
Puertos: USB host, USB device, LAN, salida auxiliar
Pantalla: 8′ TFT LCD, 800 × RGB × 480 píxeles
Alimentación y Ambientales
Voltaje de alimentación: 100-240 VCA, 45-440 Hz
Consumo máximo: 50 W
Temperatura operación: 0 °C a +50 °C
Temperatura almacenamiento: -40 °C a +70 °C
Generador de Señal Integrado
Voltaje de salida: 3 V pico a pico
Frecuencia: 1 kHz
