Descripción

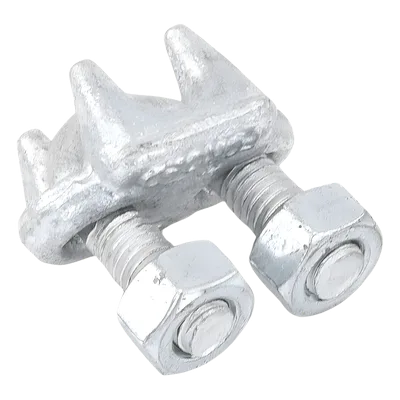

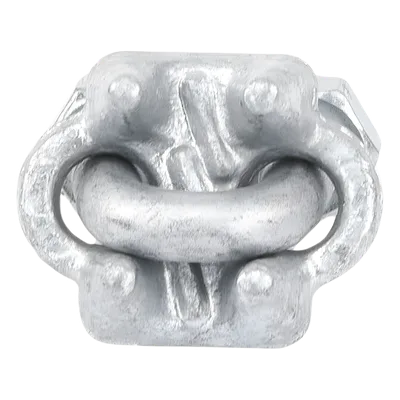

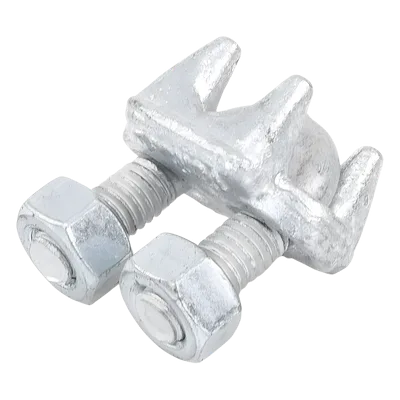

Nudo de perro tipo abrazadera fabricado en acero forjado de alta resistencia con acabado galvanizado por inmersión en caliente, diseñado para la fijación segura de cables de acero de 3/8′ en infraestructuras de torres atirantadas, mástiles y postes. El torque máximo recomendado de 55 N·m garantiza una instalación uniforme que distribuye la carga de manera equilibrada sobre el cable. Su configuración requiere tres piezas por punto de amarre para cumplir con las especificaciones de reténida estructural en aplicaciones de telecomunicaciones y soporte de carga pesada. La galvanización por inmersión en caliente proporciona protección contra la corrosión en condiciones de exterior prolongadas.
Desempeño Mecánico
- • Material: Acero forjado de alta resistencia
- • Recubrimiento: Galvanizado por inmersión en caliente
- • Torque máximo recomendado: 55 N·m
- • Uso recomendado por amarre: 3 piezas
- • Cable compatible: 3/8′ (9.5 mm)
- • Aplicación: Carga pesada, suspensión estructural
Aplicaciones y Uso
- • Torres atirantadas de telecomunicaciones
- • Mástiles de elevada altura
- • Postes de soporte estructural
- • Reténida de cables de acero
- • Fijación de líneas de suspensión y guía
- • Infraestructura de carga pesada
Notas de Seguridad
- • Usar el mismo tamaño de grapa para el mismo tamaño de cable de acero
- • No utilizar grapas de hierro maleable en aplicaciones críticas
- • No usar para eslingas, líneas de suspensión, guía o arrastre
- • No usar para fijación de carga, andamios ni servicio pesado
- • Las grapas de hierro maleable son únicamente para terminaciones de uso ligero
- • Verificar torque con torquímetro calibrado durante instalación
