Descripción

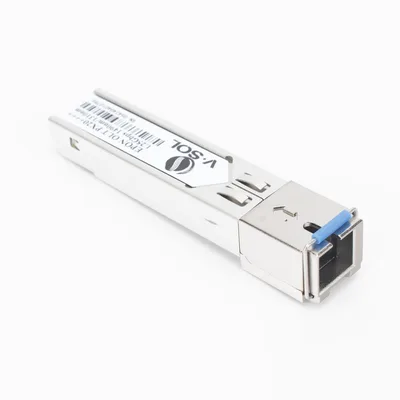

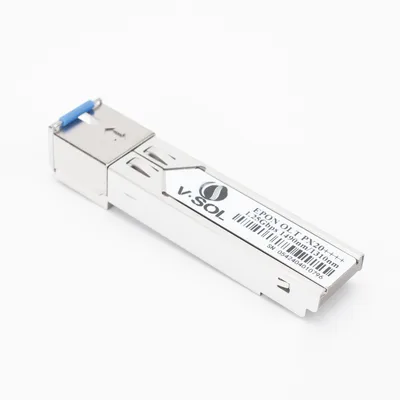

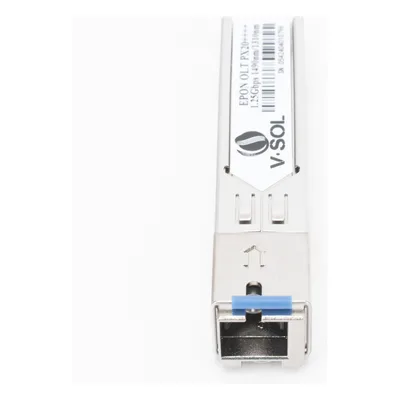

Módulo transceptor SFP EPON clase PX20++++ diseñado para despliegues en redes de fibra óptica pasiva (EPON) conforme a IEEE 802.3-2008. Proporciona transmisión bidireccional simétrica a 1.25 Gbps sobre una única fibra mediante multiplexación por longitud de onda (WDM), con transmisión en 1490 nm y recepción en 1310 nm. La potencia óptica de salida de +9 a +13 dBm permite cubrir distancias de hasta 20 km (65,616 ft) en condiciones de alta atenuación de planta. Incorpora laser DFB en transmisión y receptor APD-TIA con capacidad burst-mode para operación en arquitecturas punto-multipunto típicas de EPON. Alimentación mediante fuente única de +3.3V y conector SC/UPC para integración directa en equipos de red.
Características Generales
- • Estándar: IEEE 802.3-2008 1000BASE-PX20
- • Tipo de módulo: PX20++++
- • Velocidad de transmisión: 1.25 Gbps simétrico bidireccional
- • Conector: SC/UPC
- • Longitud de onda TX: 1490 nm (laser DFB)
- • Longitud de onda RX: 1310 nm (receptor APD-TIA)
- • Distancia máxima de operación: 20 km (65,616 ft)
- • Potencia óptica de salida: +9 a +13 dBm
- • Modo de recepción: Burst-mode
- • Alimentación: +3.3V de fuente única
- • Temperatura de operación: 0 ~ 70 °C
- • Compatibilidad: RoHS 2.0
- • Características EMI/EMC: Excelentes características de inmunidad
Desempeño Óptico
- Velocidad: 1.25 Gbps simétrico
- Longitud de onda TX: 1490 nm
- Longitud de onda RX: 1310 nm
- Potencia óptica de salida: +9 a +13 dBm
- Alcance máximo: 20 km (65,616 ft)
- Transmisor: Laser DFB
- Receptor: APD-TIA burst-mode
- Modo: Bidireccional WDM
Especificaciones Físicas y Eléctricas
- Factor de forma: SFP
- Conector: SC/UPC
- Voltaje de alimentación: +3.3V
- Temperatura de operación: 0 ~ 70 °C
- Estándar: IEEE 802.3-2008
- Clase: PX20++++
- Compatibilidad: RoHS 2.0
- Inmunidad EMI/EMC: Excelente
Aplicaciones Compatibles
- • Redes EPON (Ethernet Passive Optical Network)
- • IEEE 802.3ah 1000BASE-PX20
- • IEEE 802.3ah 1000BASE-PX20+
- • IEEE 802.3ah 1000BASE-PX20++
