Descripción

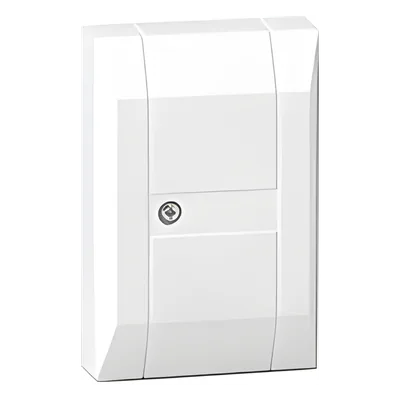

El 4190SN es un módulo expansor V-Plex de dos zonas (Serialized Interface Module) de Ademco (Honeywell), que agrega dos lazos de protección adicionales a paneles compatibles con dispositivos direccionables V-Plex. El loop 1 (zona izquierda) puede configurarse mediante jumpers para trabajar con dispositivos de circuito cerrado, con o sin resistencia de fin de línea (EOLR), con dispositivos de circuito abierto con EOLR, o en modo de respuesta rápida de 10 ms. El loop 2 (zona derecha) solo admite dispositivos de circuito cerrado, sin supervisión EOLR y con una respuesta de 400 ms. Se utiliza para ampliar zonas de intrusión en sistemas de seguridad residenciales y comerciales.
Características principales
- Expansor de dos zonas (loops) para paneles compatibles con dispositivos V-Plex
- Loop 1 (zona izquierda) configurable: circuito cerrado con o sin EOLR, o abierto con EOLR
- Loop 1 admite modo de respuesta rápida de 10 milisegundos mediante jumper
- Loop 2 (zona derecha) solo para dispositivos de circuito cerrado, sin supervisión EOLR
- Loop 2 tiene un tiempo de respuesta de 400 milisegundos
- Incluye jumpers de programación para configurar el tipo de supervisión del loop 1
- Electrónica montada en gabinete plástico compacto
Especificaciones técnicas
Zonas2 (loop 1 y loop 2)
Loop 1Circuito cerrado con/sin EOLR o abierto con EOLR; respuesta 10 ms opcional
Loop 2Circuito cerrado sin EOLR; respuesta de 400 ms
ComunicaciónBucle direccionable V-Plex
GabinetePlástico compacto
