Descripción

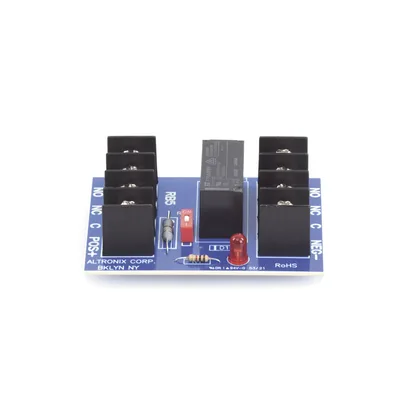

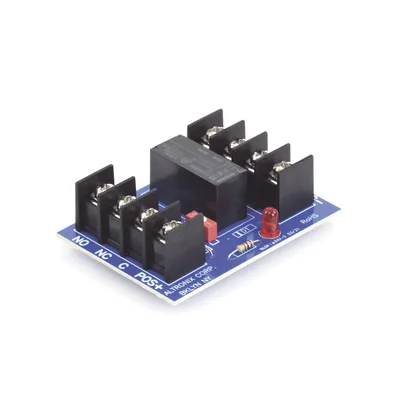

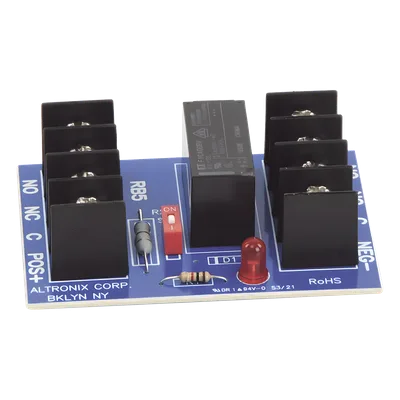

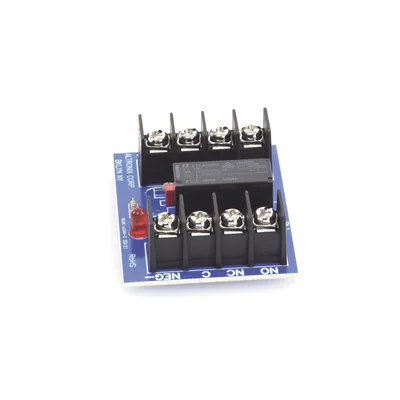

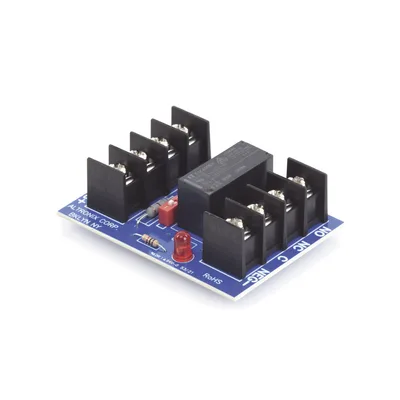

Módulo de relé diseñado para aplicaciones de control de acceso, automatización y sistemas de seguridad. Permite la conmutación de cargas mediante contactos DPDT con capacidad de 5 A a 220 VAC o 28 VDC. Opera con voltajes de entrada de 6 VDC o 12 VDC, con un consumo de corriente de 120 mA. Incorpora indicador LED para visualización del estado de activación del relé. Construido para operar en rangos de temperatura de -25 °C a 55 °C y humedad relativa del 85 % ±5 %, garantizando desempeño en condiciones ambientales variables. Su formato compacto facilita la integración en paneles de control y gabinetes de distribución con espacio limitado.
Características Generales
- • Voltaje de entrada: 6 VDC o 12 VDC
- • Consumo de corriente: 120 mA (especificación adicional: 95 mA)
- • Contactos: DPDT 5 A / 220 VAC o 28 VDC
- • Indicador LED de activación del relé
- • Temperatura operativa: -25 °C a 55 °C (-13 °F a 131 °F)
- • Temperatura de almacenamiento: -25 °C a 70 °C (-13 °F a 158 °F)
- • Humedad relativa: 85 % ±5 %
- • Requisito de VA de entrada: 9.6 VA
Desempeño
- Voltaje de entrada: 6 VDC o 12 VDC
- Consumo de corriente: 120 mA
- Consumo adicional: 95 mA
- Contactos: DPDT 5 A / 220 VAC o 28 VDC
- Requisito de VA de entrada: 9.6 VA
- Indicador LED de activación
Físicas y Eléctricas
- Dimensiones: 2.75′ x 2.0′ x 1′ (69.85 mm x 50.08 mm x 25.4 mm)
- Peso del producto: 0.15 lbs (0.06 kg)
- Peso empacado: 0.25 lbs (0.11 kg)
Ambientales
- Temperatura operativa: -25 °C a 55 °C (-13 °F a 131 °F)
- Temperatura de almacenamiento: -25 °C a 70 °C (-13 °F a 158 °F)
- Humedad relativa: 85 % ±5 %
