Descripción

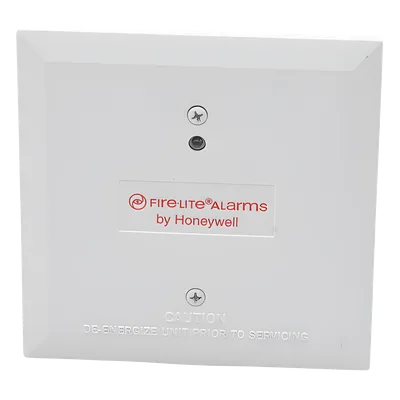

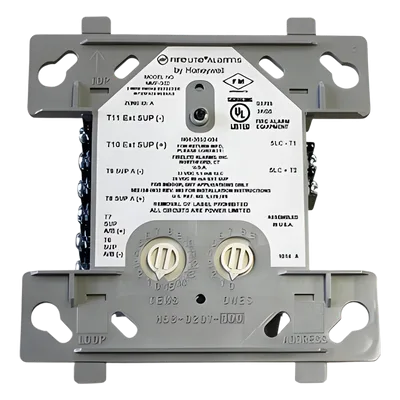

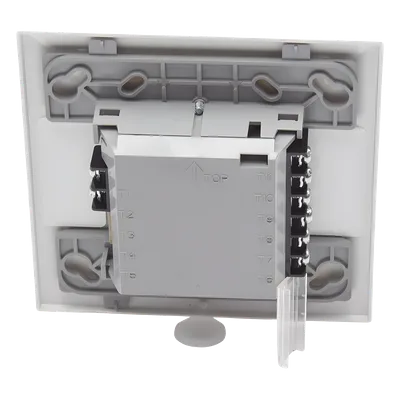

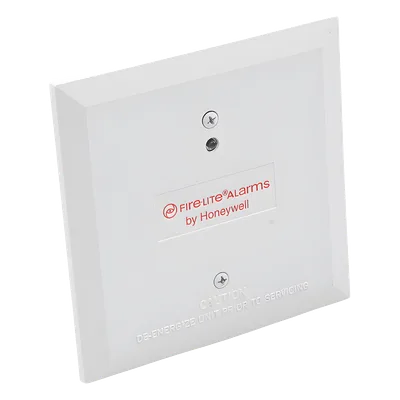

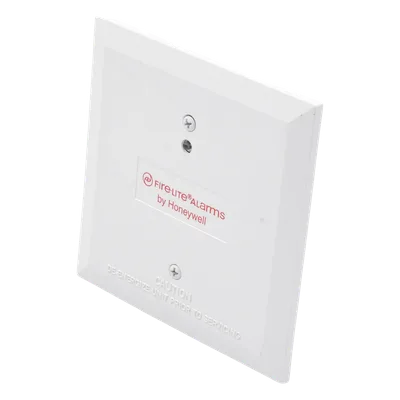

El módulo de interfaz direccionable permite integrar una zona de detectores de humo convencionales de dos hilos compatibles UL en un lazo de señalización direccionable (SLC) de paneles de detección de incendio. Reporta al panel los estados normal, abierto o en alarma del circuito supervisado, el cual puede configurarse según NFPA Style B (Clase B) o Style D (Clase A) según los requerimientos de redundancia y tolerancia a fallos de la instalación. El módulo se identifica automáticamente en el panel de control, simplificando la puesta en marcha y la gestión del sistema. Requiere alimentación externa de 24 VCC limitada por potencia para operar los detectores conectados, mientras que la comunicación con el panel se realiza a través del lazo SLC.
Características Generales
- Monitoreo de zona de detectores de humo convencionales de dos hilos compatibles UL
- Circuito IDC configurable como NFPA Style B (Clase B) o Style D (Clase A)
- Identificación automática de tipo de dispositivo en el panel de control
- Alimentado por lazo SLC; requiere fuente externa de 24 VCC limitada por potencia para detectores
- Consumo máximo de 5.1 mA con LED encendido; resistencia máxima IDC de 25 ohms
- Compatible con paneles MS-9050UD, MS-9200UDLS, MS-9600UDLS y serie Endurance ES50X/ES200X
- Certificado UL, ULC, FM, MEA y CSFM
Desempeño
- Monitoreo: zona detectores humo convencionales 2 hilos UL
- Circuito IDC: configurable Style B (Clase B) / Style D (Clase A)
- Resistencia máxima IDC: 25 ohms
- Consumo máximo: 5.1 mA (LED encendido)
- Identificación automática en panel de control
Físicas / Eléctricas
- Comunicación: lazo SLC direccionable
- Alimentación detectores: 24 VCC externa, limitada por potencia
- Certificaciones: UL, ULC, FM, MEA, CSFM
Compatibilidad
- MS-9050UD
- MS-9200UDLS
- MS-9600UDLS
- Serie Endurance ES50X / ES200X
