Descripción

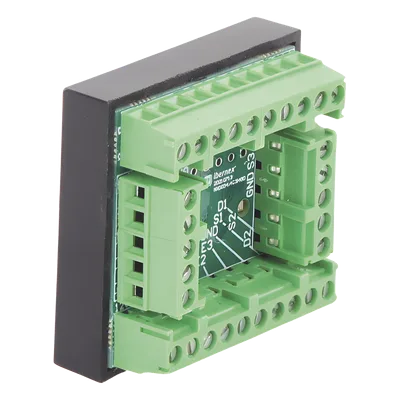

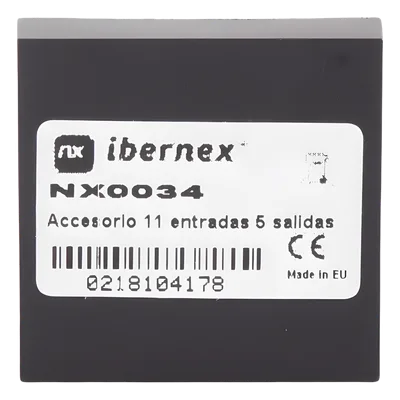

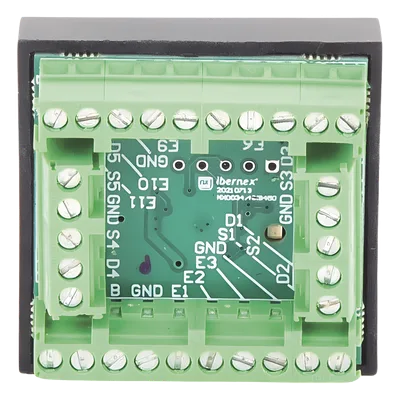

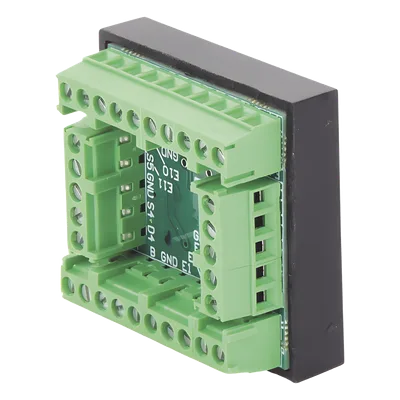

Módulo de expansion digital diseñado para ampliar las capacidades de control en sistemas de automatización y gestión de accesos. Integra 11 entradas digitales —reconfigurables como salidas según necesidad operativa— junto con 5 salidas de tipo colector abierto capaces de manejar cargas de hasta 2A a 48VDC. Su arquitectura de comunicación mediante bus RS485 garantiza transmisión confiable en entornos industriales con múltiples dispositivos en red. El formato ultracompacto de 39 × 39 × 16 mm (1.53 × 1.53 × 0.63 pulgadas) permite su instalación discreta en cajas de empotrar, registros eléctricos y espacios reducidos sin comprometer el rendimiento.
Características principales
- 11 entradas digitales con configuración flexible como salidas
- 5 salidas colector abierto: 2A máximo, 48VDC máximo
- Comunicación robusta mediante bus RS485
- Alimentación 12VDC con rango operativo extendido 4-15VDC
- Consumo energético optimizado: 12mA en reposo, 37mA máximo
- Indicador LED verde de estado operativo
- Compatibilidad verificada con controladores NX0019/B, NX1021 y NX0015
- Factor de forma compacto para instalación en espacios confinados
Especificaciones técnicas
Entradas digitales
11 (reconfigurables como salidas)
Salidas digitales
5 tipo colector abierto
Capacidad de salida
Hasta 2A / 48VDC por salida
Comunicación
Bus RS485
Alimentación
12VDC (rango 4-15VDC)
Consumo
12mA reposo / 37mA máximo
Señalización
LED verde de estado
Dimensiones
39 × 39 × 16 mm (1.53 × 1.53 × 0.63 in)
Compatibilidad
NX0019/B, NX1021, NX0015
Aplicaciones típicas
- Expansión de entradas para pulsadores, tiradores de puerta y sensores diversos
- Añadido de salidas de colector abierto para señalización luminosa o acústica
- Activación de entradas de otros sistemas de control mediante interfaz digital
- Automatización industrial con integración en redes de control distribuido
