Descripción

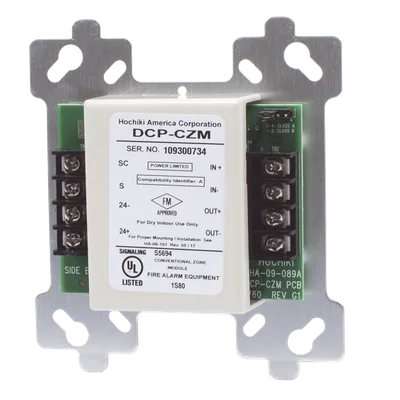

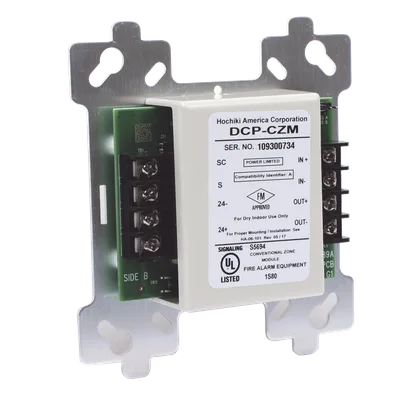

Módulo de entrada de zona convencional diseñado para integrar detectores de humo de 2 hilos en sistemas de detección de incendios direccionables. Permite el monitoreo continuo de dispositivos convencionales a 24 VCC, reportando tres estados operativos: normal, circuito abierto y alarma. Incorpora protocolo DCP para transmisión de datos con alta velocidad y confiabilidad en condiciones de emergencia. Compatible con lazos SLC Clase A y Clase B, ofrece direccionamiento de 1 a 127 mediante programador portátil. Su diseño para montaje en caja eléctrica cuadrada de 4 pulgadas facilita la integración en instalaciones existentes. Cumple con UL 864 9th Edition y certificaciones CAL FIRE para aplicaciones que requieren conformidad normativa estricta.
Características Generales
- • Monitoreo de detectores de humo convencionales de 2 hilos a 24 VCC
- • Supervisión de alimentación de fuente externa
- • Estados reportados: normal, abierto o alarma
- • Requisito de alimentación: fuente externa de 24 VCC
- • Compatibilidad: lazos SLC Clase A o Clase B
- • Direccionamiento de 1 a 127 vía programador portátil
- • Protocolo DCP para comunicación rápida y confiable
- • Instalación en caja eléctrica cuadrada de 4 pulgadas
Desempeño Eléctrico
25.3 ~ 39 VCC
18.8 ~ 27.2 VCC
670 µA
1 mA máx. en reposo
60 mA máx.
4.7 kΩ
127 módulos
Físicas e Instalación
Caja eléctrica cuadrada de 4 pulgadas
SLC Clase A y Clase B
UL 864 9th Edition, CAL FIRE

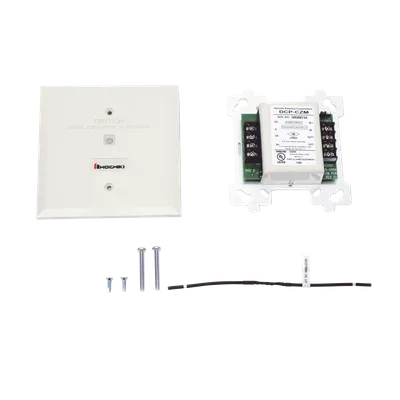

Contenido del Paquete
- Módulo de entrada de zona convencional CZM
