Descripción
El módulo de control direccionable para circuitos de notificación (NAC) opera a 24 Vcc con capacidad de conmutación de hasta 3 amperes, permitiendo la conexión directa de bocinas y dispositivos estroboscópicos en sistemas de detección de incendio inteligentes. Su circuito supervisado es configurable en Clase A (Style Z) para topologías con redundancia de retorno, o en Clase B (Style Y) para instalaciones estándar, adaptándose a los requerimientos de cobertura y confiabilidad del proyecto. La activación se realiza mediante programación de dirección desde el panel de detección, eliminando la necesidad de cableado punto a punto adicional y facilitando la segmentación por zonas o áreas de cobertura. El módulo se alimenta directamente desde el lazo SLC de dos hilos, incorpora direccionamiento por switches rotativos y reporta identificación automática de tipo de dispositivo al panel. Una falla en la alimentación externa queda aislada sin interferir en la operación del resto del sistema, asegurando continuidad funcional.
Desempeño
- Circuito de notificación supervisado, configurable en Clase B (Style Y) o Clase A (Style Z)
- Activación mediante programación de dirección desde el panel de detección de incendio
- Conmutación de hasta 3 A de energía de 24 Vcc para bocinas y dispositivos estroboscópicos
- Una falla en la alimentación externa no interfiere con el resto del sistema
- Identificación automática de tipo de dispositivo ante el panel
- Alimentado directamente por el lazo SLC de 2 hilos

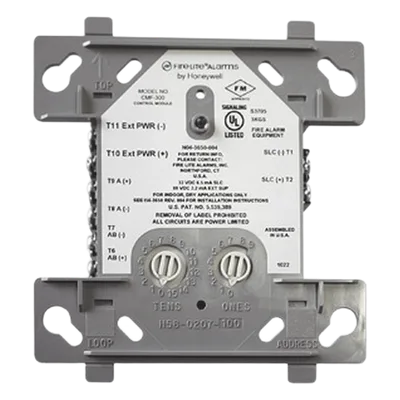

- Direccionamiento con switches rotativos
Físicas / Eléctricas
- Voltaje de operación: 24 Vcc
- Capacidad de conmutación: hasta 3 A
- Dimensiones: 114 x 101 x 31 mm
- Certificaciones: UL, FM, ULC (S2424)
Contenido del Paquete

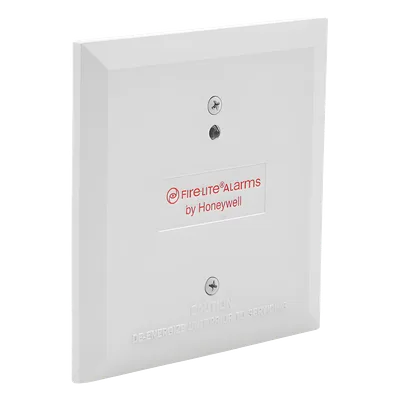

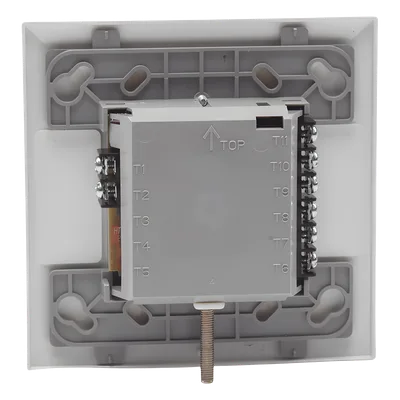

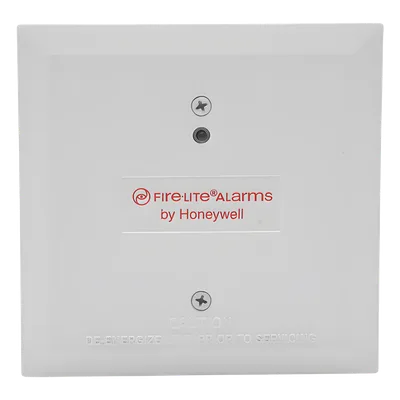

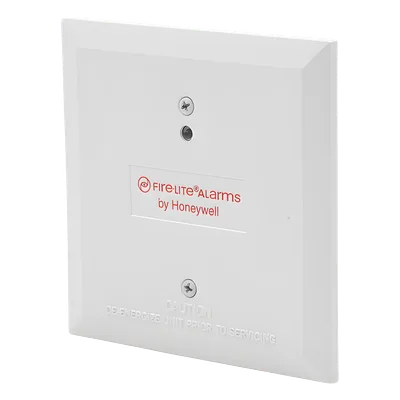

- Módulo de control direccionable CMF300
