Descripción

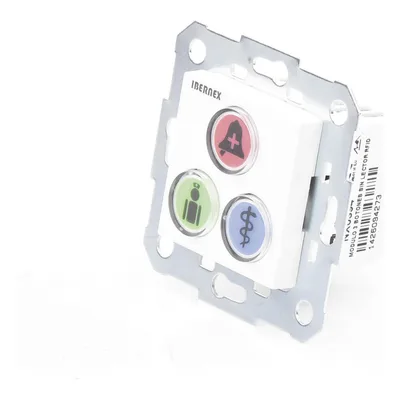

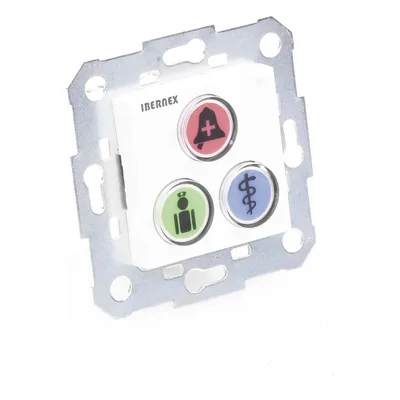

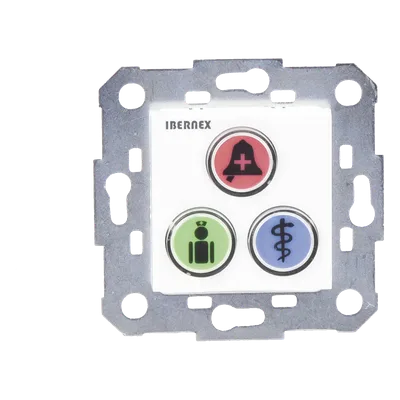

El módulo de botones NX0394 constituye un periférico especializado para sistemas de llamadas paciente-enfermera en entornos hospitalarios. Integra tres teclas iluminadas configurables que permiten desencadenar llamadas de petición de ayuda, ayuda urgente, cancelación de atenciones y código azul. La comunicación se establece mediante bus RS485, garantizando transmisión eficiente y confiable de señales hacia las unidades maestro. Cada pulsador incorpora retroalimentación táctil y audible que confirma la acción al operador, reduciendo errores de activación. El diseño permite registro de presencia de personal médico y se adapta tanto a instalaciones empotradas en cajas de 2×2 pulgadas como a montaje en superficie con caja auxiliar, facilitando su integración en renovaciones o nuevas construcciones.
Características Generales
- • Tres teclas iluminadas con retroalimentación táctil y audible
- • Conexión bus RS485 para comunicación eficiente y confiable
- • Voltaje nominal de 12 V para operación estable
- • Dimensiones compactas de 44 x 44 x 46 mm
- • Instalación empotrada en caja 2×2 pulgadas o en superficie
- • Funcionalidad para registrar presencia de personal médico
- • Pulsador de acción momentánea
- • Cancelación de atenciones desde punto de habitación
- • Señalización acústica integrada

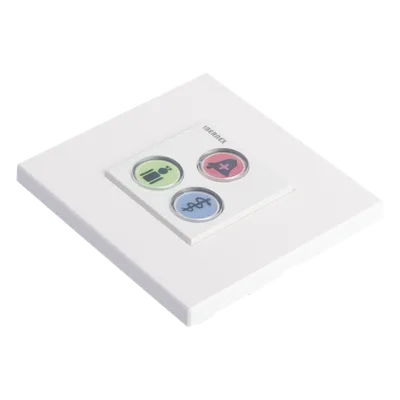

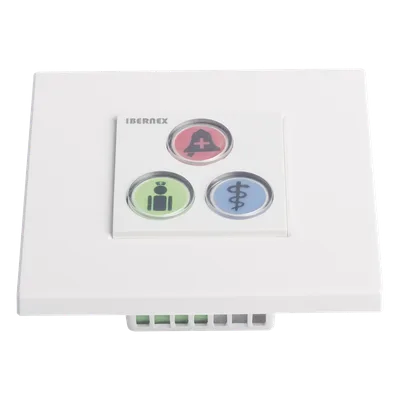

- • Requiere marco NX9003 para instalación
Desempeño
- Tipo de pulsador: Acción momentánea
- Retroalimentación: Táctil y audible
- Iluminación: Teclas iluminadas bajo configuración
- Señalización: Acústica integrada
- Funciones: Petición de ayuda, ayuda urgente, cancelación, código azul
- Registro de presencia: Personal médico
Físicas y Eléctricas
- Voltaje nominal: 12 V

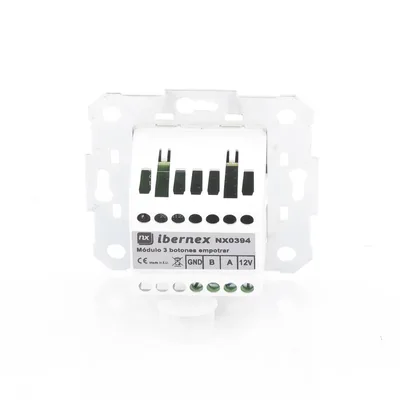

- Conexión: Bus RS485
- Dimensiones: 44 x 44 x 46 mm
- Instalación empotrada: Caja 2×2 pulgadas
- Instalación superficie: Con caja auxiliar
- Marco requerido: NX9003
Compatibilidad
- Módulo maestro NX0019/B
- Módulo maestro NX1021
- Módulo maestro NX0015
