Descripción
El módulo aislador y extensor de lazo V-Plex está diseñado para paneles de control y comunicadores compatibles con dispositivos direccionables V-Plex. Recibe la señal del lazo de entrada del panel y retransmite una copia amplificada a través de su lazo de extensión, permitiendo ampliar la cobertura física del sistema y aislar eléctricamente zonas independientes. Esta arquitectura evita que una falla de corto o circuito abierto en el lazo de extensión afecte el funcionamiento del lazo principal, garantizando la continuidad operativa del sistema de intrusión o detección de incendio. Además, proporciona corriente adicional para dispositivos periféricos y opera con supervisión completa de estado, reportando cualquier anomalía eléctrica o pérdida de alimentación al panel de control.
Características Generales
- Aísla fallas de corto o circuito abierto del lazo de extensión sin afectar el lazo principal
- Permite agrupar zonas de incendio y de robo en lazos separados eléctricamente
- Extiende el cableado del lazo de sondeo V-Plex según el calibre de cable utilizado
- Suministra hasta 128 mA adicionales de corriente al lazo de extensión
- Totalmente supervisado: reporta falla si pierde alimentación o hay corto/abierto en el lazo
- Certificado UL 609, UL864, UL985 y UL1023; cumple con NFPA-72
- Se alimenta con 12 VDC desde la fuente auxiliar del panel o una fuente Clase II independiente
Desempeño
- Función: Aislador y extensor de lazo V-Plex (polling loop)
- Corriente adicional: 128 mA para lazo de extensión
- Supervisión: Pérdida de alimentación, corto y circuito abierto
- Certificaciones: UL 609, UL864, UL985, UL1023
- Cumplimiento: NFPA-72
Físicas / Eléctricas
- Voltaje de alimentación: 12 VDC
- Fuente de alimentación: Auxiliar del panel o fuente Clase II independiente
- Compatibilidad: Paneles con dispositivos direccionables V-Plex

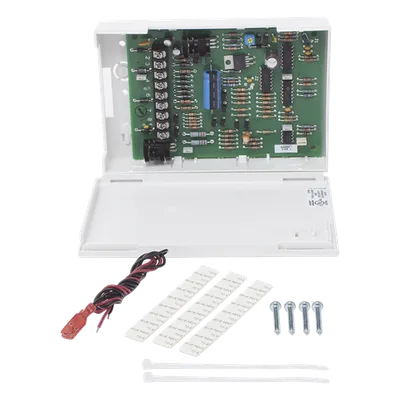

Contenido del Paquete

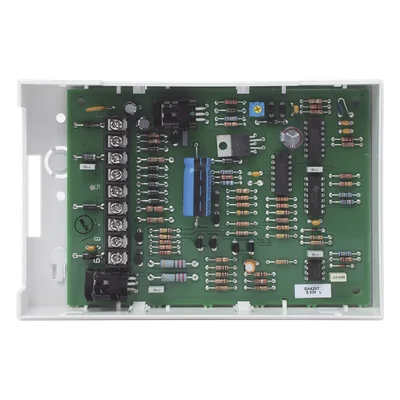

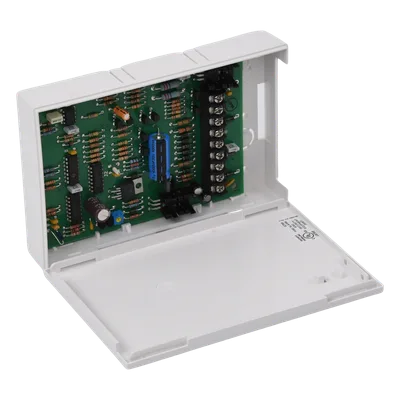

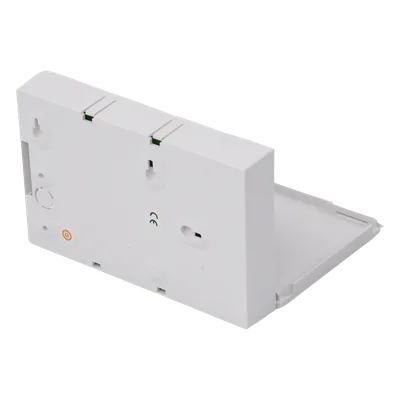

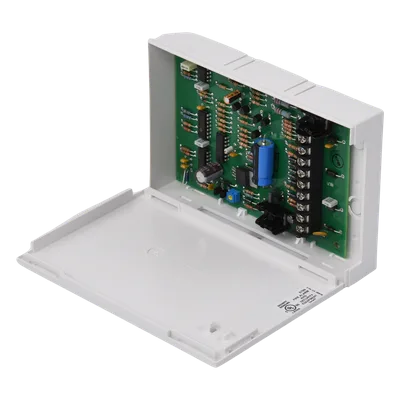

- Módulo aislador y extensor de lazo V-Plex modelo 4297
