Descripción
Características
- Switch solar con 4 puertos PoE 802.3 af/at , Alimentación 12-36 Vcc
- Controlador solar de 24 Volts, 20A
- Arreglo Fotovoltaico de 300 W para configurar en 24 Vdc
- Arreglo de Baterías para configurar en 24 Vdc
- La suma máxima de watts de los equipos que alimenta es de 35 W
Diagrama de aplicación

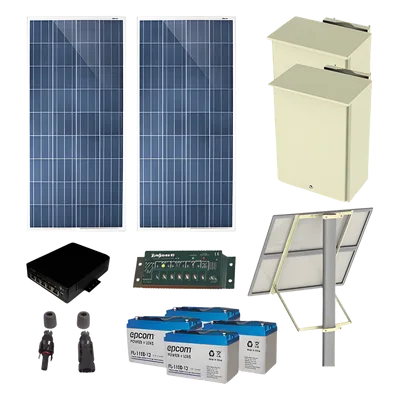

Lista de componentes incluidos en el kit
- 2 x PRO-150-12 – Módulo fotovoltaico de 150 W, 12 Vcc
- 1 x LS2024EU – Controlador Solar 24Vcc, 20A
- 4 x PL-110-D12 – Acumulador ciclo profundo VRLA 12 Vcc, 110 Ah
- 1 x SS-PBL-V5 – Montaje para poste/torre para paneles solares
- 1 x TP-SW5G-24 – Switch PoE IEEE802.3af/at 10/100/1000MB, 12-36 Vcc para aplicaciones solares
- 1 x PROSECA-01 – Conector sencillo MC-4
- 2 x EI-PCB-4073-30VD-R2 – Gabinete metálico, lámina galvanizada para baterías
- 1 x LA302DC – Supresor de descargas atmosféricas
- 2 x EI-PCB-40M-R2
Notas
- Para alimentar radios UBIQUITI de PoE Pasivo (Terminales 4, 5+; 7, 8 Retorno) es necesario el adaptador INS-8023AF-O
- No incluye poste ni cables
- Ideal para cámaras IP y dispositivos POE 802.3af/at
Diagrama de instalación
Recomendaciones de cableado
Respetar el uso de las siguientes distancias con una variación del 10% para el óptimo uso del cableado
