Descripción
Kit de centro de carga trifásico diseñado para protección de corriente alterna en sistemas fotovoltaicos de interconexión. Integra supresor de picos transitorios y pastilla térmica de 690 VCA, 125 A en configuración de 3 polos para protección completa de las tres fases. La solución está optimizada para instalación entre el inversor y el centro de carga, garantizando protección contra sobretensiones y sobrecorrientes en aplicaciones de generación distribuida. El diseño compacto facilita su integración en gabinetes y tableros existentes sin requerir modificaciones estructurales significativas.
Características Generales
- Tipo de protección: Trifásica completa para corriente alterna
- Voltaje nominal: 690 VCA
- Corriente nominal: 125 A
- Configuración de polos: 3 polos
- Supresión de picos: Transitorios y descargas atmosféricas integrada
- Aplicación principal: Interconexión inversor-centro de carga en sistemas fotovoltaicos
- Compatibilidad: Inversores MAC70KTL3XMV y MAC36KTL3XL
- Formato: Diseño compacto para fácil integración
Desempeño Eléctrico
- Voltaje: 690 VCA
- Corriente: 125 A
- Polos: 3
- Protección: Supresor de picos transitorios y descargas atmosféricas
Especificaciones Físicas
- Diseño: Compacto para integración en centros de carga
- Configuración: Trifásica completa

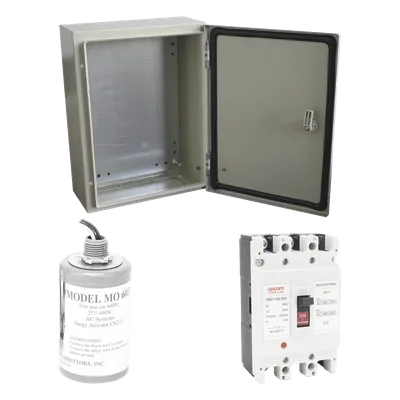

Contenido del Paquete
- 1 x FEM11253P125A (pastilla térmica 690 VCA, 125 A, 3 polos)
- 1 x PST-3040-20A (supresor de picos transitorios)
- 1 x MO603
