Descripción

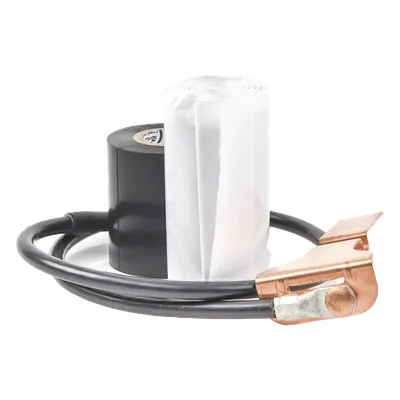

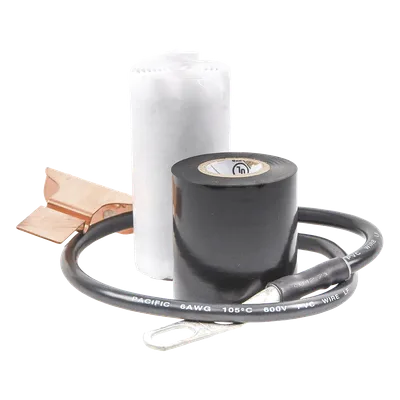

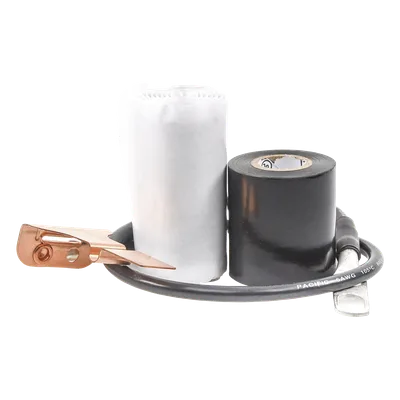

Kit de aterrizaje estándar diseñado para instalación en cables coaxiales de 1/2′ con conductor de 24′ (61 cm) de longitud. Proporciona protección eléctrica robusta contra descargas atmosféricas y picos de corriente en infraestructuras de telecomunicaciones, torres de radiocomunicación y sistemas de transmisión RF. Su construcción hermética IP68 permite operación bajo inmersión total, mientras que su rango térmico extendido de -40°C a +85°C asegura desempeño confiable en climas extremos. Cumple múltiples estándares militares y normativas internacionales para pruebas de vibración, corrosión, humedad, lluvia helada y puesta a tierra.
Características Generales
- Soporta picos de corriente hasta 100,000 amperios
- Cumple IEC 1024-1 para protección contra rayos
- Resistente a temperaturas de -40°C a +85°C (-40°F a +185°F)
- Nivel de protección IP68 para inmersión total
- Probado contra vibraciones MIL-STD-202 Método 214
- Compatibilidad con cables de 0.610′ a 0.650′ de diámetro
- Conductor de longitud 24′ (61 cm)
Desempeño Eléctrico
- Manejo de corriente: 100,000 amperios pico
- Método de prueba de manejo de corriente: MIL-STD-1757
- Método de prueba de puesta a tierra, unión y blindaje: MIL-STD-188-124A
- Método de prueba de protección contra rayos: IEC 1024-1
Especificaciones Mecánicas y Ambientales
- Temperatura de funcionamiento: -40°C a +85°C (-40°F a +185°F)
- Prueba de lluvia: MIL-STD-810, Método 506
- Prueba de corrosión: MIL-STD-1344, Método 1001
- Prueba de lluvia helada/formación de hielo: MIL-STD-810, Método 521
- Prueba de humedad: MIL-STD-1344, Método 1002
- Prueba de inmersión: IEC 60529:2001, IP68
- Prueba de vibraciones: MIL-STD-202, Método 214
Compatibilidad y Contenido
- Cable coaxial: 1/2′
- Rango de diámetro de cable compatible: 0.610′ a 0.650′
- Longitud del conductor: 24′ (61 cm)
- Kit de aterrizaje estándar completo
