Descripción
Kit de aterrizaje estándar diseñado para cables coaxiales de 5/8′ y 7/8′, con conductor de cobre de 6 AWG y longitud de 609.6 mm (24′). Incluye correa de cobre remachada, terminal de tierra universal, cinta aislante, selladora butílica, accesorios de sujeción y remaches de cobre. Cumple con MIL-STD-1757, MIL-STD-188-124A e IEC 1024-1. Resistencia DC máxima de 0.001 ohm, soporta corriente de pico de 100,000 A. Compatible con waveguides WR62, WG18, R140, WR75, WG17, R120, WR90, WG16 y R100.
Características Generales
- Correa de cobre remachada al cable de tierra
- Terminal de tierra universal para múltiples aplicaciones
- Incluye cinta aislante y selladora butílica
- Accesorios de sujeción y remaches de cobre incluidos
- Cumple MIL-STD-1757, MIL-STD-188-124A e IEC 1024-1
- Resistencia DC máxima: 0.001 ohm
- Corriente máxima: 100,000 A pico
- Tamaño nominal: 5/8′ y 7/8′
- Tamaño del waveguide: WR62, WG18, R140, WR75, WG17, R120, WR90, WG16, R100
- Longitud del conductor: 609.6 mm (24′)
- Material del conductor: cobre
- Tamaño del conductor: 6 AWG
Desempeño Eléctrico
- Resistencia DC máxima: 0.001 ohm
- Corriente máxima: 100,000 A pico
- Norma prueba corriente: MIL-STD-1757
- Prueba de blindaje: MIL-STD-188-124A
- Protección contra rayos: IEC 1024-1
Especificaciones Mecánicas
- Tamaño nominal: 5/8′ y 7/8′
- Tamaño del waveguide: WR62, WG18, R140, WR75, WG17, R120, WR90, WG16, R100
- Longitud conductor: 609.6 mm (24′)
- Material del conductor: cobre
- Tamaño del conductor: 6 AWG
- Material del aislamiento: cinta aislante y selladora butílica

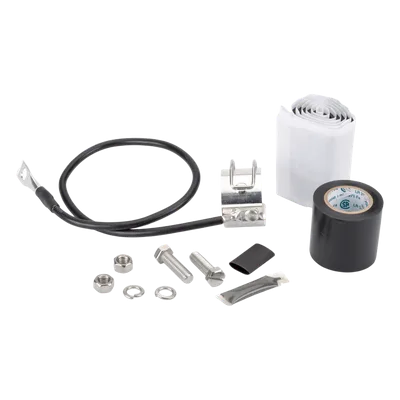

Contenido del Paquete
- Correa de cobre remachada
- Terminal de tierra universal
- Cinta aislante
- Selladora butílica
- Accesorios de sujeción
- Remaches de cobre
