Descripción
HyperSpike modelo: 72551B-801

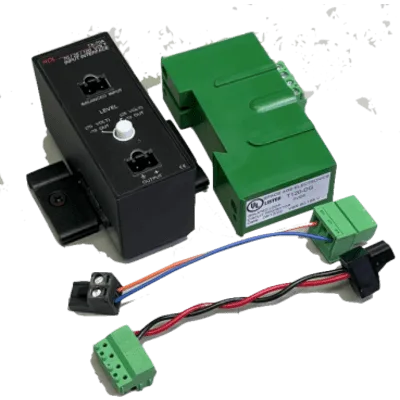

El Kit de Accesorios de Entrada de Audio Distribuido Encompass permite que su sistema Encompass acepte una señal de audio de 25V, 70V o 100V. Incluye transformador con ajuste de salida a 1 VRMS, protector de sobretensiones con conexión a tierra, cables de conexión rojo/negro y naranja/azul, y placa adaptadora para montaje en riel DIN. Diseñado para instalaciones profesionales de audio y megafonía.
Características Generales
- Kit de entrada de audio distribuido para sistemas Encompass
- Acepta señales de 25V, 70V y 100V
- Transformador con ajuste de salida a 1 VRMS
- Protector de sobretensiones con conexión a tierra incluido
- Cables de conexión rojo/negro y naranja/azul incluidos
- Placa adaptadora para montaje en riel DIN incluida
- Transformador de entrada con ajuste de salida
- Protector de sobretensiones
- Cable rojo/negro (entrada transformador a salida protector)
- Cable naranja/azul (salida transformador a conector desconectado)
- Placa adaptadora para riel DIN
- Tornillería de montaje
- Voltajes de entrada compatibles: 25V, 70V, 100V
- Salida ajustable: 1 VRMS
- Señal de prueba recomendada: 70 VRMS @ 1 kHz
- Tipo de cable de audio: apantallado, dos conductores, 18-22 AWG
Instalación
Para la instalación, apague toda la energía del sistema (AC y DC). Reemplace el transformador y protector de sobretensiones existentes por los nuevos componentes incluidos en el kit, utilizando la placa adaptadora para riel DIN. Conecte los cables según el código de colores y ajuste la salida del transformador a 1 VRMS utilizando una señal de prueba de 70 VRMS a 1 kHz. Consulte el manual de instalación y mantenimiento de Encompass para completar la conexión de energía.
