Descripción

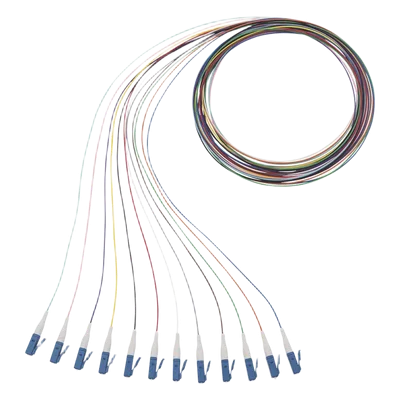

Los conjuntos de pigtails de fibra óptica con buffer de 900 µm de Panduit (serie Opti-Core) son terminaciones pre-ensambladas de fibra simplex sin chaqueta, diseñadas para su fusión directa sobre cables de fibra de buffer ajustado. Cada conjunto se suministra en paquetes de 6 o 12 hilos con colores de buffer individuales conforme al esquema EIA/TIA 598-C o IEC 60304, lo que permite una identificación visual inmediata de cada fibra durante las operaciones de empalme por fusión. La línea cubre los tipos de fibra monomodo OS2 9/125 µm y multimodo OM3 y OM4 50/125 µm, respondiendo a los requisitos de las redes Ethernet y Fibre Channel de alta velocidad actuales. Los conectores disponibles son LC simplex, LC/APC, SC simplex y SC/APC, con valores de pérdida de inserción y de retorno especificados por separado para cada combinación de fibra y conector. Por su construcción de 900 µm de diámetro exterior y radio de curvatura mínimo de 9 mm, estos conjuntos resultan idóneos para instalaciones en facilities de entrada, gabinetes, cajas de empalme y cualquier punto donde se requiera un elevado número de fusiones con densidad alta. El producto cumple o excede las normas ISO/IEC 11801, TIA/EIA-568-C.3, TIA-604-3 (FOCIS-3) y TIA-604-10 (FOCIS-10), y todos sus componentes satisfacen la Directiva RoHS 2002/95/EC.
Características Generales
- Tipo de producto: Conjunto de pigtails de fibra óptica pre-terminados
- Serie: Opti-Core
- Conteo de fibra: Simplex (1 fibra) con buffer ajustado
- Presentación: Paquetes de 6 o 12 hilos
- Chaqueta: N/A – Sin chaqueta, fibra con buffer de 900 µm
- Tipos de fibra: Monomodo OS2 9/125 µm; Multimodo OM3 50/125 µm; Multimodo OM4 50/125 µm
- Tipos de conector: LC simplex, LC/APC, SC simplex, SC/APC
- Código de colores: EIA/TIA 598-C o IEC 60304
- Aplicación: Terminación por fusión sobre cable de fibra de buffer ajustado; facilities de entrada, gabinetes y cajas de empalme
- Etiquetado: Etiqueta serial Tak-Tape en conectores LC y SC
- Unidad de longitud: Metros (M)
- Pérdida de inserción (Multimodo – IL estándar): 0.25 dB máx.
- Pérdida de inserción (LC monomodo): 0.35 dB máx.
- Pérdida de inserción (SC monomodo): 0.50 dB máx.
- Pérdida de inserción (LC y SC APC OS2): 0.30 dB máx.
- Pérdida de retorno (OM3 y OM4): 26 dB mín.
- Pérdida de retorno (OS2): 55 dB mín.
- Pérdida de retorno (OS2 LC y SC APC): 65 dB mín.
- Diámetro exterior del cable (OD): 900 µm
- Retención del conector al cable: 50 N @ 0 °C; 19.4 N @ 90 °C
- Durabilidad del conector: 500 ciclos
- Radio de curvatura mínimo: 0.9 mm: 9 mm
- Temperatura de almacenamiento y envío: -40 °C a 70 °C
- Temperatura de operación e instalación: -20 °C a 70 °C
- Set de 6 o 12 pigtails de fibra óptica con buffer de 900 µm, según la referencia solicitada
- Conectores pre-terminados en el extremo A (LC simplex, LC/APC, SC simplex o SC/APC)
- Extremo B sin conector (pigtail) para fusión
- Etiqueta serial Tak-Tape en cada conector
- Colores de buffer individuales conforme al esquema EIA/TIA 598-C o IEC 60304
Código de Colores del Buffer
| Posición | EIA/TIA 598-C | IEC 60304 |
|---|---|---|
| 1 | Azul | Rojo |
| 2 | Naranja | Verde |
| 3 | Verde | Azul |
| 4 | Marrón | Amarillo |
| 5 | Pizarra | Blanco |
| 6 | Blanco | Gris/Pizarra |
| 7 | Rojo | Marrón |
| 8 | Negro | Violeta |
| 9 | Amarillo | Turquesa/Aqua |
| 10 | Violeta | Negro |
| 11 | Rosa | Naranja |
| 12 | Aqua | Rosa/Pink |
Nomenclatura del Número de Parte
- Posición 1 – Producto de fibra: F = Fiber
- Posición 2 – Tipo de fibra: 9 = OS2 G.652.D 9/125 µm; X = OM3 50/125 µm; Z = OM4 50/125 µm
- Posición 3 – Conteo de fibra: 6 = Cantidad 6 pigtails; T = Cantidad 12 pigtails
- Posición 4 – Tipo de cable: B = Buffer de 900 µm
- Posición 5 – Tipo de chaqueta: N = Sin chaqueta (fibra con buffer de 900 µm)
- Posición 6 – Tipo de conector Extremo A: 1 = LC Simplex; 3 = SC Simplex; A = SC/APC; B = LC/APC
- Posición 7 – Variante de conector: N = Sin variante
- Posición 8 – Tipo de conector Extremo B: N = Ninguno; pigtail
- Posición 9 – Variante de conector: N = Sin variante
- Posición 10 – Desempeño/Construcción: S = IL estándar
- Posición 11 – Otros: Y = Colores según IEC 60304; Z = Colores según EIA/TIA 598-C
- Posición 12 – Unidad de longitud: M = Metros
- Posiciones 13, 14, 15 – Longitud: 001 y 002
Ejemplo: FXTBN1NNNSZM001 – OM3, 1 fibra, cordón con buffer de 900 µm sin chaqueta, LC a pigtail, IL estándar, set de 12 con colores de buffer según EIA/TIA 568, 1 metro.
Estándares y Cumplimiento
- Cumple o excede ISO/IEC 11801
- Cumple o excede TIA/EIA-568-C.3
- Cumple o excede TIA-604-3 (FOCIS-3)
- Cumple o excede TIA-604-10 (FOCIS-10)
- RoHS: Todos los componentes del cordón cumplen los requisitos de la Directiva 2002/95/EC
