Descripción

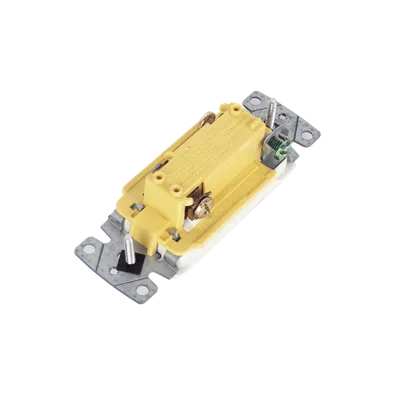

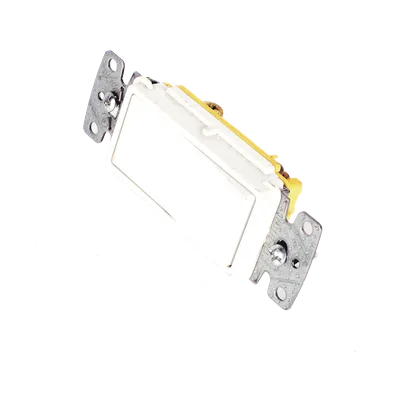

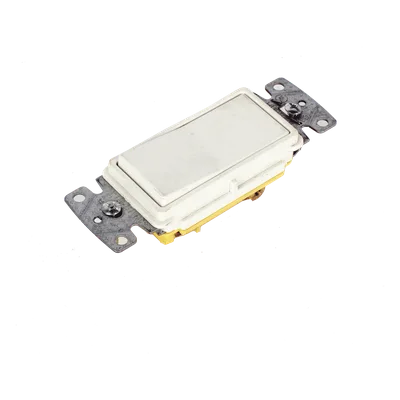

Interruptor unipolar diseñado para aplicaciones residenciales con capacidad de 15 A y rango de voltaje de 120-277 V CA. Incluye opciones de cableado lateral y trasero para mayor flexibilidad durante la instalación, compatibles con conductores de calibre 14-12 AWG. Su construcción soporta condiciones de interior seco o ambientes protegidos por medios adicionales, garantizando durabilidad en entornos domésticos exigentes.
Características Principales
- Configuración unipolar de 1 polo para circuitos estándar
- 30,000 ciclos mínimos de resistencia eléctrica
- Aislación dieléctrica probada a 1,500 V CA durante 1 minuto
- Rango de temperatura operativa continua de -20°C a 60°C
- Clasificación inflamabilidad UL V0 superior
- Capacidad de sobrecarga de 1.5 veces la clasificación nominal
Especificaciones Técnicas
Eléctricas
Corriente nominal: 15 A
Voltaje máximo de trabajo: 120 V
Rango voltaje CA: 120-277 V
Número de polos: 1 polo (unipolar)
Resistencia eléctrica: 30,000 ciclos mínimo
Voltaje dieléctrico: 1,500 V CA durante 1 minuto
Sobrecarga: 1.5 veces la clasificación
Calibre conductores: 14-12 AWG
Mecánicas y Ambientales
Temperatura máxima continua: 60°C
Temperatura mínima: -20°C (sin impactos)
Inflamabilidad: UL V0 superior
Ambiente de trabajo: Interior seco o protegido
Alojamiento de terminales: Cableado lateral y trasero
Instalación y Aplicación
Aplicación: Residencial
Acción: Interruptor rápido
Tipo de equipo: Interruptor decorador
Montaje: Con tornillos
Color: Blanco
